NSN 2010-00-570-9510
Part Details | MARINE PROPELLER
2010-00-570-9510 A propeller with two or more radial blades, designed to rotate and provide thrust for waterborne vessel or self-propelled underwater devices. It may be of solid or built-up construction; controllable, adjustable or fixed pitch design.
Alternate Parts: 386955, 386955, 2010-00-570-9510, 00-570-9510, 2010005709510, 005709510
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 20 | JAN 17, 1968 | 00-570-9510 | 30771 ( PROPELLER, MARINE ) |
REFERENCE DRAWINGS & PICTURES

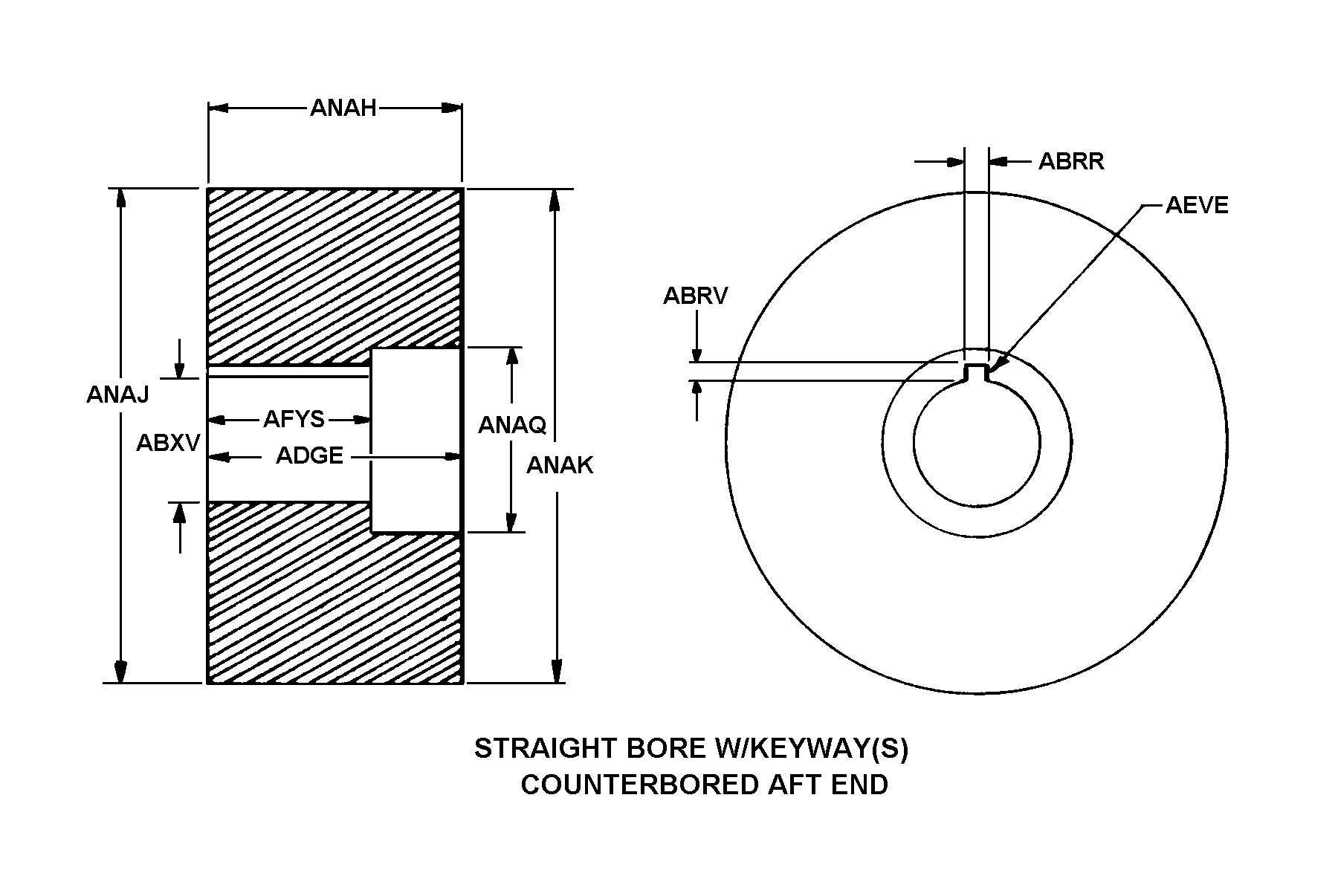

STRAIGHT BORE W/ KEYWAY(S) COUNTERBORED AFT END
Cross Reference | NSN 2010-00-570-9510
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 386955 | 1UVT5 | BRP US INC.DBA BOMBARDIER MOTOR CORP OF AMERICA |
| 386955 | 32195 | OUTBOARD MARINE CORPJOHNSON MOTORS DIV |
Technical Data | NSN 2010-00-570-9510
| Characteristic | Specifications |
|---|---|
| PROPELLER TYPE | FIXED PITCH |
| ROTATION DIRECTION | RIGHT-HAND |
| SPAN MAXIMUM DIAMETER | 8.000 FEET |
| BLADE QUANTITY | 2 |
| DESIGN PITCH | 7.250 FEET |
| BLADE PITCH TYPE | CONSTANT |
| MATERIAL AND LOCATION | ALC000AAB ALUMINUM |
| HUB SHAFT ACCOMMODATION STYLE | STRAIGHT BORE W/ KEYWAY(S) COUNTERBORED AFT END |
| BORE DIAMETER | 0.562 INCHES NOMINAL |
| BORE LENGTH | 1.750 INCHES NOMINAL |
| KEYWAY LENGTH | 1.062 INCHES NOMINAL |
| HUB FORWARD FACE DIAMETER | 0.719 INCHES NOMINAL |
| HUB AFT FACE DIAMETER | 0.719 INCHES NOMINAL |
| AFT COUNTERBORE DIAMETER | 0.688 INCHES NOMINAL |
