NSN 2510-01-094-9028

Part Details | FIFTH WHEEL KINGPIN

2510-01-094-9028 A metal item designed for mounting to a fifth wheel coupler or fifth wheel upper plate to provide a towing and pivot connection between a truck-tractor or dolly and the semitrailer.

Alternate Parts: 11670172, 2510-01-094-9028, 01-094-9028, 2510010949028, 010949028

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
25MAY 18, 198001-094-902811407 ( KINGPIN, FIFTH WHEEL )

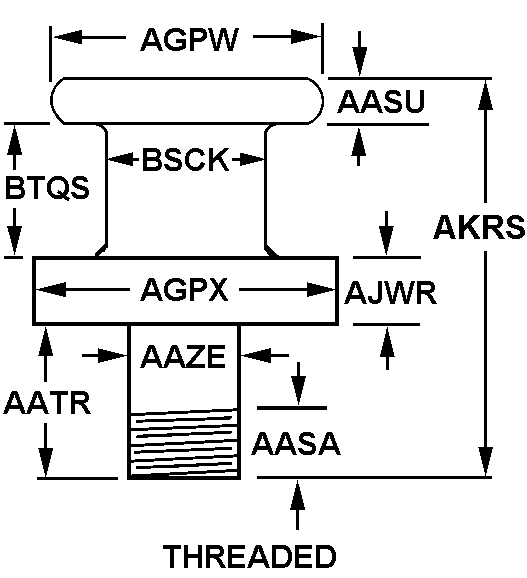

REFERENCE DRAWINGS & PICTURES

THREADED

Cross Reference | NSN 2510-01-094-9028
Part Number Cage Code Manufacturer
1167017219207U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM
Technical Data | NSN 2510-01-094-9028
Characteristic Specifications
MATERIAL STEEL
STYLE DESIGNATOR THREADED
THREAD LENGTH2.380 INCHES NOMINAL
HEAD HEIGHT0.500 INCHES NOMINAL
SHANK LENGTH3.320 INCHES NOMINAL
SHANK DIAMETER1.350 INCHES NOMINAL
HEAD OUTSIDE DIAMETER2.810 INCHES NOMINAL
SHOULDER OUTSIDE DIAMETER2.875 INCHES NOMINAL
SHOULDER LENGTH8.180 INCHES NOMINAL
PIN LENGTH13.500 INCHES NOMINAL
LOCKING RECESS OUTSIDE DIAMETER2.000 INCHES NOMINAL
LOCKING RECESS LENGTH1.500 INCHES NOMINAL
UNIT PACKAGE QUANTITY1
