NSN 2815-00-160-9124
Part Details | ENGINE POPPET VALVE ROTOR
2815-00-160-9124 A spring loaded metallic device which is specifically designed to rotate the poppet valves of an internal combustion engine to prevent uneven wear and/or distortion of the valve seating surface. See also SEAT, HELICAL COMPRESSION SPRING.
Alternate Parts: 2460397, 2460397, 2460397, 2815-00-160-9124, 00-160-9124, 2815001609124, 001609124
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 28 | JAN 24, 1973 | 00-160-9124 | 22200 ( ROTOR, ENGINE POPPET VALVE ) |
REFERENCE DRAWINGS & PICTURES

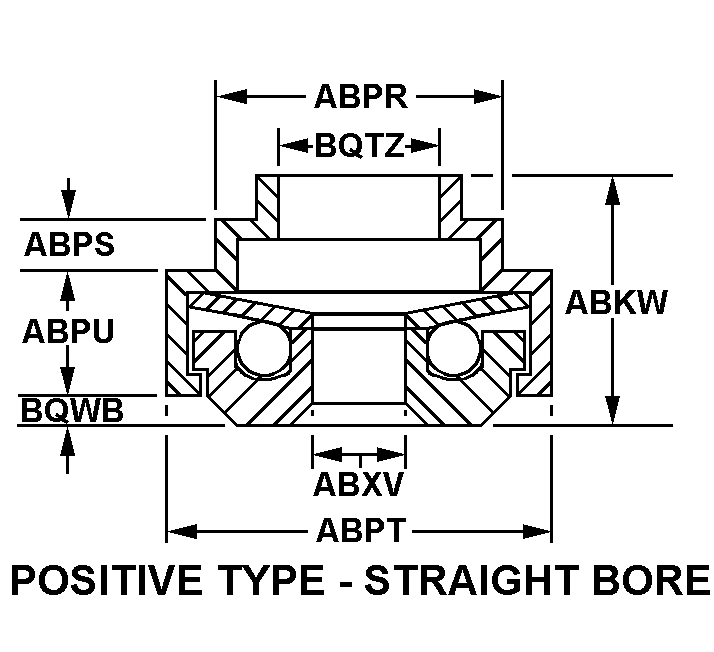

POSITIVE TYPE-STRAIGHT BORE
Cross Reference | NSN 2815-00-160-9124
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 2460397 | 24617 | GENERAL MOTORS CORP |
| 2460397 | 7X677 | GENERAL MOTORS LLCDBA GENERAL MOTORS |
| 2460397 | 23862 | MILITARY VEHICLES OPNGENERAL MOTORS TRUCK AND BUS GROUP |
Technical Data | NSN 2815-00-160-9124
| Characteristic | Specifications |
|---|---|
| ROTATION DIRECTION | COUNTERCLOCKWISE |
| STYLE DESIGNATOR | POSITIVE TYPE-STRAIGHT BORE |
| OVERALL HEIGHT | 0.625 INCHES NOMINAL |
| FIRST STEP DIAMETER | 1.156 INCHES NOMINAL |
| FIRST STEP LENGTH | 0.120 INCHES NOMINAL |
| SECOND STEP DIAMETER | 1.719 INCHES NOMINAL |
| SECOND STEP LENGTH | 0.250 INCHES NOMINAL |
| BORE DIAMETER | 0.766 INCHES NOMINAL |
| TAPERED BORE INCLUDED ANGLE IN DEG | O DEG,O MIN |
| SPRING AND BALL RETAINER INSIDE DIAMETER | 0.770 INCHES NOMINAL |
| DISTANCE FROM END TO NEAREST STEP | 0.125 INCHES NOMINAL |
