NSN 2925-01-507-3527

Part Details | ENGINE ACCESSORY GENERATOR

2925-01-507-3527 A generator primarily designed to be mounted on an internal combustion engine, and to be driven by the engine to keep the battery in a charged condition. May also supply current for the engine ignition system and/or electrical equipment which is connected to the battery circuit. Includes alternating current generators designed for use with a rectifier. Excludes the major generator of "GENERATING SETS". For generators specifically designed for aircraft use and not mounted on the engine, see GENERATOR, DIRECT CURRENT.

Alternate Parts: EC032L2SG36ECO32L0012B34S, EC03-2L/2-SG36ECO32L0012B34S, EC032LCSG36ECO32L0012B34S, EC03-2L/C-SG36ECO32L0012B34S, 7010418, ECP32L2SG36ECP32L0012B34S, ECP3-2L/2-SG36ECP32L0012B34S, 2925-01-507-3527, 01-507-3527, 2925015073527, 015073527

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
29APR 25, 200301-507-352717311 ( GENERATOR, ENGINE ACCESSORY )
REFERENCE DRAWINGS & PICTURES

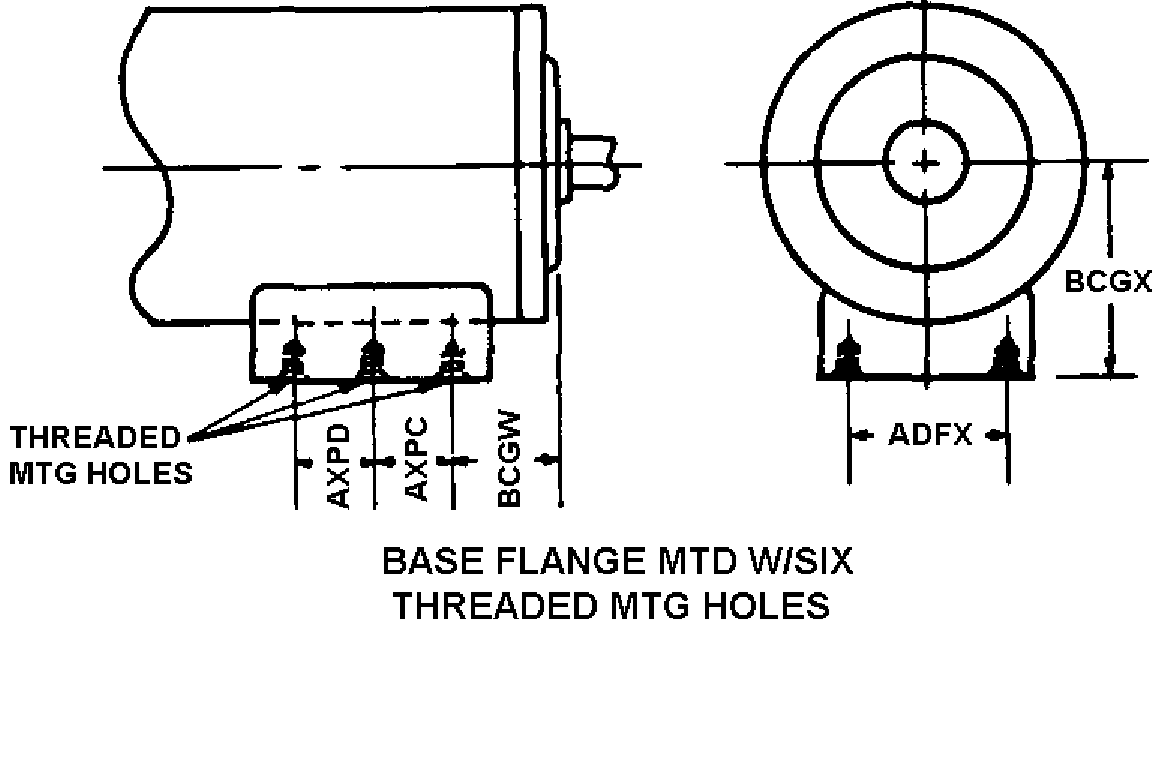

BASE FLANGE MTD W/SIX THREADED MTG HOLES

STRAIGHT SHAFT END W/KEYWAY

Cross Reference | NSN 2925-01-507-3527
Part Number Cage Code Manufacturer
EC03-2L/2-SG36ECO32L0012B34S3CS03MAGIL CORPORATION
EC03-2L/C-SG36ECO32L0012B34S3CS03MAGIL CORPORATION
70104180MLM6MARINE CORPS SYSTEMS COMMANDPROGRAM MANAGER
ECP3-2L/2-SG36ECP32L0012B34SA4626MECC ALTE SPA
Technical Data | NSN 2925-01-507-3527
Characteristic Specifications
MOUNTING STYLE BASE FLANGE MTD W/SIX THREADED MTG HOLES
CENTER TO CENTER DISTANCE BETWEEN MOUNTING HOLES ALONG WIDTH8.661 INCHES NOMINAL
CENTER TO CENTER DISTANCE BETWEEN FIRST AND SECOND MOUNTING HOLES14.606 INCHES NOMINAL
CENTER TO CENTER DISTANCE BETWEEN SECOND AND THIRD MOUNTING HOLES16.575 INCHES NOMINAL
DISTANCE FROM RAISED FACE TO FIRST MOUNTING HOLE CENTER1.890 INCHES NOMINAL
DISTANCE FROM SHAFT CENTERLINE TO MOUNTING FLANGE SURFACE5.197 INCHES NOMINAL
SHAFT DRIVE END STYLE STRAIGHT SHAFT END W/KEYWAY
UNTHREADED PORTION LENGTH2.283 INCHES NOMINAL
LARGEST DIAMETER1.378 INCHES NOMINAL
