NSN 3020-00-097-3090
Part Details | ROLLER CHAIN LINK
3020-00-097-3090 An assembled unit of a CHAIN, ROLLER consisting of side plates, roller(s), bushing(s), or pin(s). It may be a single or double pitch. Links containing bushings without rollers shall be as designated by the American National Standards Institute as "roller chain." Excludes LINK, CHAIN (as modified); and PULLEY, SASH.
Alternate Parts: 1000L, 100-0L, TYPE1000L, TYPE100-0L, ASA1000L, ASA100-0L, 12N03, C664, C664, C6-64, BK0F100, BK0F100, LIRC100C, 6B710, 16234N, 16234M, 606943, 60694M, 4701, CH1000F, CH100-0F, 16234M, 606943, 60694M, 4701, 470-1, 4700L, 470-0L, 16234N, 100 0L, SINGLE4700L, SINGLE470-0L, 470, 100OSCL, 100-O/S-C/L, 100 OL, 100 O/L, 52C9015, 52C901-5, 52C14355, 52C1435-5, RC10010L, RC100-1-0L, RC1000L, RC100-0L, 104797, 2121308, RC1000L, RC100-0L, 009346566, RC1000L, RC100-0L, R1754, R1327, M1LSTD4210FFSETLINK1001RC1CL, M1LSTD4210FFSETLINK100-1RC1CL, C664, C6-64, 6974, 42L700670, 42L7006-70, 009346566, 1000L, 100-0L, 4701, 470-1, 4700L, 470-0L, 1000L, 100-0L, 3020-00-097-3090, 00-097-3090, 3020000973090, 000973090
Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
---|---|---|---|
30 | JAN 01, 1963 | 00-097-3090 | 04488 ( LINK, ROLLER CHAIN ) |
REFERENCE DRAWINGS & PICTURES

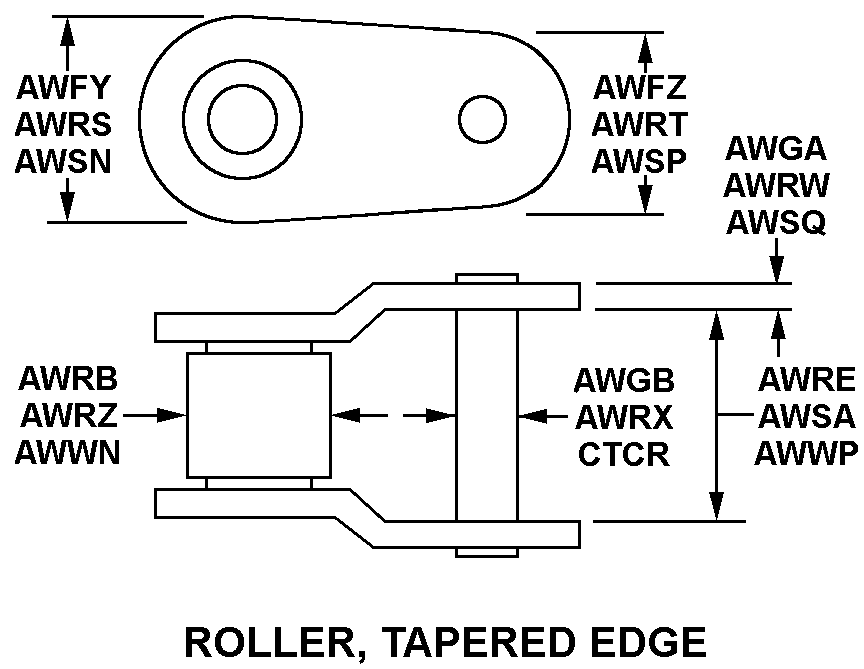

ROLLER, TAPERED EDGE

Cross Reference | NSN 3020-00-097-3090
Part Number | Cage Code | Manufacturer |
---|---|---|
100-0L | 71041 | ALTRA INDUSTRIAL MOTION CORP.DIV BOSTON GEAR |
TYPE100-0L | 80204 | AMERICAN NATIONAL STANDARDSINSTITUTE, INCORPORATED |
ASA100-0L | 80204 | AMERICAN NATIONAL STANDARDSINSTITUTE, INCORPORATED |
12N03 | 05643 | BARBER-GREENE CO |
C664 | 05643 | BARBER-GREENE CO |
C6-64 | 05643 | BARBER-GREENE CO |
BK0F100 | 70945 | BLAW KNOX CORPBLAW-KNOX EQUIPMENT DIV |
BK0F100 | 07638 | BLAW KNOX CORPEXECUTIVE OFFICES |
LIRC100C | 09605 | BOMAG USASUB OF UNITED DOMINION INDUSTRIES |
6B710 | 08820 | BROS INC |
16234N | 12603 | CLARK EQUIPMENT CO |
16234M | 12603 | CLARK EQUIPMENT CO |
606943 | 12603 | CLARK EQUIPMENT CO |
60694M | 12603 | CLARK EQUIPMENT CO |
4701 | 12603 | CLARK EQUIPMENT CO |
CH100-0F | 07281 | CONCRETE MACHINERY INC |
16234M | 77237 | DANA OFF HIGHWAY PRODUCTS, LLC |
606943 | 77237 | DANA OFF HIGHWAY PRODUCTS, LLC |
60694M | 77237 | DANA OFF HIGHWAY PRODUCTS, LLC |
470-1 | 77237 | DANA OFF HIGHWAY PRODUCTS, LLC |
470-0L | 77237 | DANA OFF HIGHWAY PRODUCTS, LLC |
16234N | 77237 | DANA OFF HIGHWAY PRODUCTS, LLC |
100 0L | 72625 | DIAMOND CHAIN CODIV OF AMSTED INDUSTRIES INC |
SINGLE470-0L | 72625 | DIAMOND CHAIN CODIV OF AMSTED INDUSTRIES INC |
470 | 72625 | DIAMOND CHAIN CODIV OF AMSTED INDUSTRIES INC |
100-O/S-C/L | 71176 | EMERSON ELECTRIC COBROWNING MFG DIV |
100 O/L | 71176 | EMERSON ELECTRIC COBROWNING MFG DIV |
52C901-5 | 21439 | ENGINEERED ARRESTING SYSTEMSCORPORATION |
52C1435-5 | 21439 | ENGINEERED ARRESTING SYSTEMSCORPORATION |
RC100-1-0L | 36384 | FMC CORPLINK-BELT DIV |
RC100-0L | 36384 | FMC CORPLINK-BELT DIV |
104797 | 61465 | GARWOOD/FELLER INCGARWOOD WINCH DIV |
2121308 | 24617 | GENERAL MOTORS CORP |
RC100-0L | 31577 | JAEGER MACHINE CO |
009346566 | 16662 | LIFT PARTS MFG CO INCDIV OF ECHLIN MFG CO THE |
RC100-0L | 2Y614 | LINK-BELT CONSTRUCTION EQUIPMENTCOMPANY, L.P., LLLP |
R1754 | 09348 | LUCAS WESTERN INC |
R1327 | 09348 | LUCAS WESTERN INC |
M1LSTD4210FFSETLINK100-1RC1CL | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
C6-64 | 0MKW7 | MINNPAR, LLCDBA MINNPAR |
6974 | 78640 | MITSUBISHI CATERPILLAR FORKLIFTAMERICA, INC |
42L7006-70 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
009346566 | 66654 | TVH PARTS CO. |
100-0L | 78985 | UNION CHAINDIV OF UST INC |
470-1 | 40152 | VME AMERICAS INCSUB OF VME GROUP N V |
470-0L | 40152 | VME AMERICAS INCSUB OF VME GROUP N V |
100-0L | 81130 | WHITNEY CHAIN OPERATION POWERTRANSMISSION DIV DRESSER INDUSTRIES |
Technical Data | NSN 3020-00-097-3090
Characteristic | Specifications |
---|---|
MATERIAL | STEEL |
NOMINAL PITCH DISTANCE | 1.250 INCHES |
LINK STYLE | ROLLER, TAPERED EDGE |
LINK PLATE NOMINAL THICKNESS | 0.1560 INCHES |
LINK PIN NOMINAL DIAMETER | 0.3680 INCHES |
LINK ROLLER NOMINAL DIAMETER | 0.7500 INCHES |
LINK NOMINAL WIDTH BETWEEN PLATES | 0.7500 INCHES |
LINK PLATE WIDTH AT BUSHING END | 1.156 INCHES NOMINAL |
LINK PLATE WIDTH AT PIN END | 1.025 INCHES NOMINAL |
LINK ROW QUANTITY | 1 |
PIN FASTENING METHOD | COTTER PIN |
SPECIAL FEATURES | WEAPON SYSTEM ESSENTIAL |
CRITICALITY CODE JUSTIFICATION | FEAT |
END ITEM IDENTIFICATION | SHIPBOARD MATERIAL HANDLING EQUIPMENT (MHE). WASP CLASS LHD. AIRCRAFT ARRESTING SYSTEM (ASS) |
