NSN 3110-00-100-8515

Part Details | THRUST BALL BEARING

3110-00-100-8515 An antifriction bearing having a ball rolling element, designed to resist axial thrust, or to support an axial load. Excludes BEARING, BALL, PIVOT.

Alternate Parts: E5, E0005, D5, A2305, 64A114H83, 64A114H8-3, D5, 929235, 92923-5, 64A114H83, 64A114H8-3, 556AS1231, 556AS123-1, D5, GT5847, GT4847, CS1831, 0AK, OAK, 10015867005, 10015867-005, 3110-00-100-8515, 00-100-8515, 3110001008515, 001008515

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
31JAN 01, 196300-100-851500019 ( BEARING, BALL, THRUST )
REFERENCE DRAWINGS & PICTURES

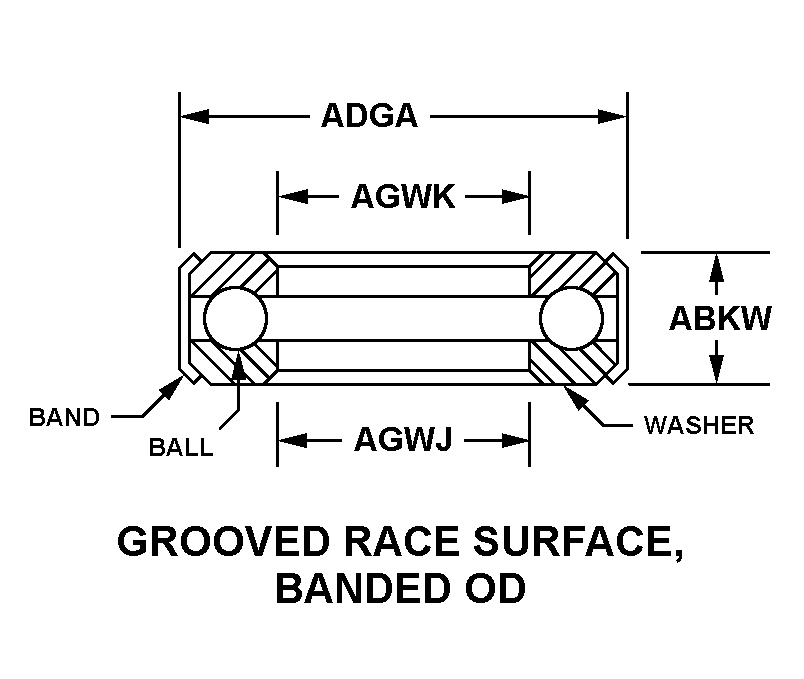

GROOVED RACE SURFACE, BANDED OD

Cross Reference | NSN 3110-00-100-8515
Part Number Cage Code Manufacturer
E500658ABC ACQUISITION COMPANYDBA AETNA BEARING COMPANY
E000500658ABC ACQUISITION COMPANYDBA AETNA BEARING COMPANY
D503489ANDREWS BEARING CORPDIV OF MPB CORP
A230570801AUTOMOTIVE THRUST BEARING CORP
64A114H8-311201DEVAL CORPORATION
D505527GWILLIAM COMPANY INCDIV BALL & ROLLER BEARING DIVISION
92923-510001NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT
64A114H8-310001NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT
556AS123-130003NAVAL AIR SYSTEMS COMMAND MANAGEDORIGINAL DESIGN ACTIVITY NOT
D50AJV0SCHAEFFLER GROUP USA INC
GT584721760SCHATZ BEARING CORPORATION
GT484721760SCHATZ BEARING CORPORATION
CS183121760SCHATZ BEARING CORPORATION
0AK60380TIMKEN AEROSPACE, INCDBA TORRINGTON PRODUCT
OAK21335TIMKEN COMPANY, THEDIV TIMKEN AEROSPACE
10015867-00519207U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM
Technical Data | NSN 3110-00-100-8515
Characteristic Specifications
STYLE DESIGNATOR GROOVED RACE SURFACE, BANDED OD
OVERALL HEIGHT0.5625 INCHES NOMINAL
OVERALL OUTSIDE DIAMETER1.4688 INCHES NOMINAL
BORE SMALLEST DIAMETER0.7500 INCHES NOMINAL
LARGEST BORE DIAMETER0.8125 INCHES NOMINAL
STANDARD TOLERANCE DESIGNATION AFBMA STD TOLERANCE FOR THRUST BEARINGS
SURFACE FINISH GROUND
ALIGNMENT TYPE RIGID
THRUST DIRECTIONAL CAPABILITY DESIGNATION SINGLE
SPECIAL FEATURESBANDED OD
