NSN 3110-00-416-9421

Part Details | CYLINDRICAL ROLLER BEARING

3110-00-416-9421 A nonadjustable roller bearing consisting of a single or multiple-row of hardened cylindrical rollers and a retainer used with or without inner or oute r rings. Excludes BEARING, ROLLER, AIRFRAME.

Alternate Parts: 4000185, 4023319, 4053498, 4035598, 4023319, 4000185, 3110-00-416-9421, 00-416-9421, 3110004169421, 004169421

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
31MAY 01, 197400-416-942100015 ( BEARING, ROLLER, CYLINDRICAL )
REFERENCE DRAWINGS & PICTURES

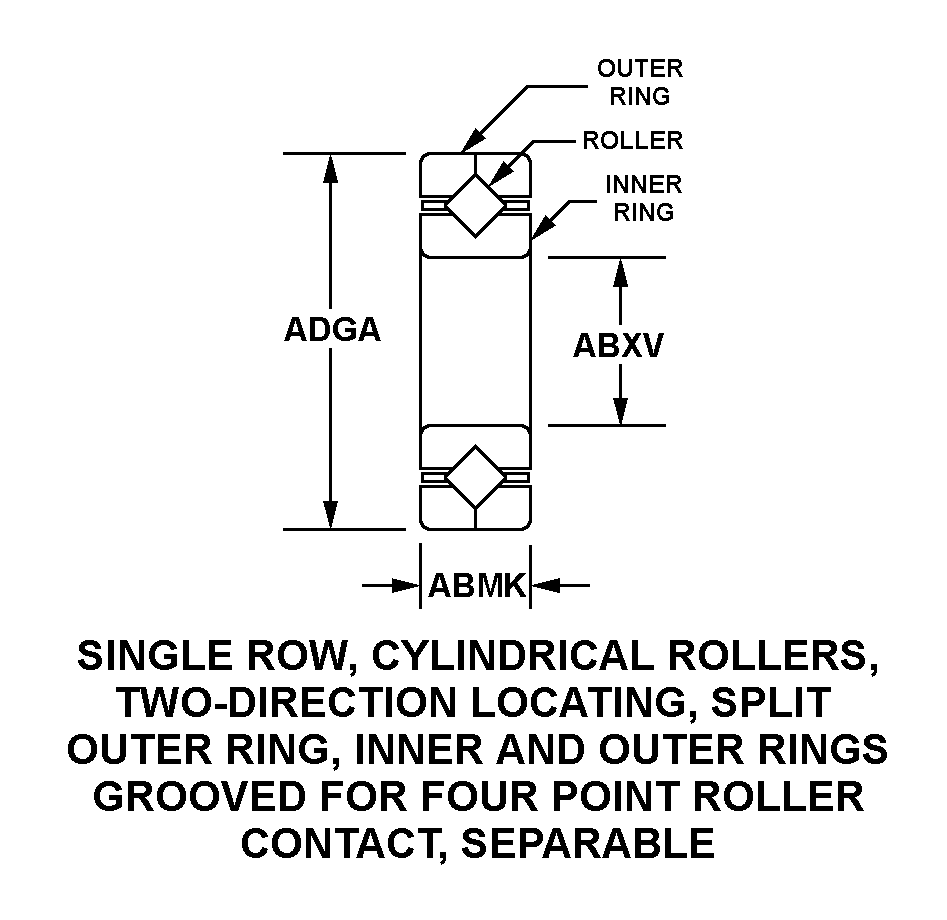

SINGLE ROW, CYLINDRICAL ROLLERS, TWO-DIRECTION LOCATING, SPLIT OUTER RING, INNER AND OUTER RINGS GROOVED FOR FOUR POINT ROLLER CONTACT, SEPARABLE

Cross Reference | NSN 3110-00-416-9421
Part Number Cage Code Manufacturer
400018538443SKF USA INC.DBA SKF AEROENGINE NORTH AMERICA
402331921335TIMKEN COMPANY, THEDIV TIMKEN AEROSPACE
405349877445UNITED TECHNOLOGIES CORPORATIONDBA PRATT WHITNEY-SPARE PARTS
403559877445UNITED TECHNOLOGIES CORPORATIONDBA PRATT WHITNEY-SPARE PARTS
402331977445UNITED TECHNOLOGIES CORPORATIONDBA PRATT WHITNEY-SPARE PARTS
400018577445UNITED TECHNOLOGIES CORPORATIONDBA PRATT WHITNEY-SPARE PARTS
Technical Data | NSN 3110-00-416-9421
Characteristic Specifications
STYLE DESIGNATOR SINGLE ROW, CYLINDRICAL ROLLERS, TWO-DIRECTION LOCATING, SPLIT OUTER RING, INNER AND OUTER RINGS GROOVED FOR FOUR POINT ROLLER CONTACT, SEPARABLE
OVERALL WIDTH1.3730 INCHES MINIMUM AND 1.3780 INCHES MAXIMUM
BORE DIAMETER6.4957 INCHES MINIMUM AND 6.4961 INCHES MAXIMUM
OVERALL OUTSIDE DIAMETER8.8578 INCHES MINIMUM AND 8.8583 INCHES MAXIMUM
STANDARD TOLERANCE DESIGNATION RBEC NO.5
BORE SHAPE STRAIGHT
SURFACE FINISH GROUND
RETAINER FABRICATION METHOD MACHINED
LOCATING FEATURE NONLOCATING
INTERNAL CLEARANCER0.0053 INCHES MINIMUM AND R0.0063 INCHES MAXIMUM
SPECIAL FEATURESSILVER PLATE CAGE ROLLER POCKETS AND LAND RIDING SURF PER AMS 2412 0.001-0.002 THK,BAKE AT 475-500F
PRECIOUS MATERIAL SILVER
