NSN 3110-00-555-3662

Part Details | TAPERED ROLLER BEARING

3110-00-555-3662 A cylindrical device in which the inner cone or outer cup turns upon a single or double row of tapered hardened rollers which roll easily in a race, thus minimizing friction and designed to carry a radial load and capable of sustaining axial thrust. Excludes BEARING, ROLLER, THRUST.

Alternate Parts: K67141413, K671414-13, 2858028521 AND 1879018720, 28580-28521 AND 18790-18720, K67141413, K671414-13, 3110-00-555-3662, 00-555-3662, 3110005553662, 005553662

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
31JAN 01, 196100-555-366200021 ( BEARING, ROLLER, TAPERED )
REFERENCE DRAWINGS & PICTURES

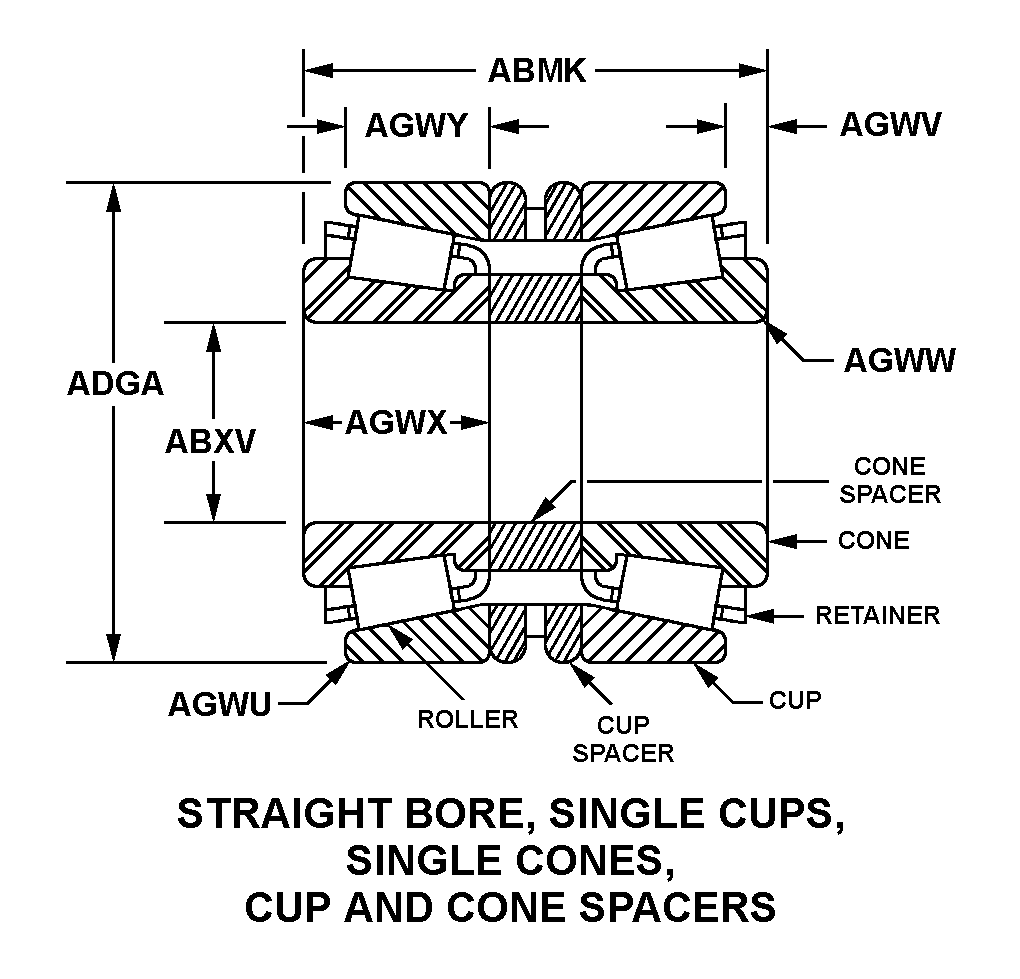

STRAIGHT BORE, SINGLE CUPS, SINGLE CONES CUP AND CONE SPACERS

Cross Reference | NSN 3110-00-555-3662
Part Number Cage Code Manufacturer
K671414-1384955KAMAN AEROSPACE CORPORATIONDBA AIR VEHICLES & MRO DIVISION
28580-28521 AND 18790-1872060038TIMKEN CORPORATION, THEDIV TIMKEN COMPANY
K671414-1360038TIMKEN CORPORATION, THEDIV TIMKEN COMPANY
Technical Data | NSN 3110-00-555-3662
Characteristic Specifications
STYLE DESIGNATOR STRAIGHT BORE, SINGLE CUPS, SINGLE CONES CUP AND CONE SPACERS
OVERALL WIDTH3.8268 INCHES NOMINAL
BORE DIAMETER2.0000 INCHES NOMINAL
OVERALL OUTSIDE DIAMETER3.6250 INCHES NOMINAL
BACKFACE CORNER RADIUS0.0310 INCHES NOMINAL
STANDOUT WIDTH0.1875 INCHES NOMINAL
CONE CORNER RADIUS0.1400 INCHES NOMINAL
CONE WIDTH3.8268 INCHES NOMINAL
CUP WIDTH3.4831 INCHES NOMINAL
STANDARD TOLERANCE DESIGNATION AFBMA CLASS 2
RETAINER FABRICATION METHOD PRESSED
SPECIAL FEATURESMATCHED SET OF TWO BEARING OF DIFFERENT OD AND WIDTH WITH CONE SPACER ONLY,NO CUP SPACER; SMALLEST BEARING 3.6250 IN. DIA OD,1.0000 IN. CONE WIDTH,0.7813 IN CUP WIDTH,0.9688 BEARING WIDTH; 2.1635 IN. MAX CONE SPACER WIDTH
SPECIFICATION/STANDARD DATA84955-K671414 MANUFACTURERS SOURCE CONTROL
