NSN 3110-00-756-4535

Part Details | CYLINDRICAL ROLLER BEARING

3110-00-756-4535 A nonadjustable roller bearing consisting of a single or multiple-row of hardened cylindrical rollers and a retainer used with or without inner or oute r rings. Excludes BEARING, ROLLER, AIRFRAME.

Alternate Parts: 3744495, 3744495, 2931851, R1559TV, 7451809, 7451275, 1559TS, 7451809, 7451275, 1559TS, JH16283, 7451809, 7451275, R1559TV, BS226108V, 3110-00-756-4535, 00-756-4535, 3110007564535, 007564535

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
31JAN 01, 196000-756-453500015 ( BEARING, ROLLER, CYLINDRICAL )

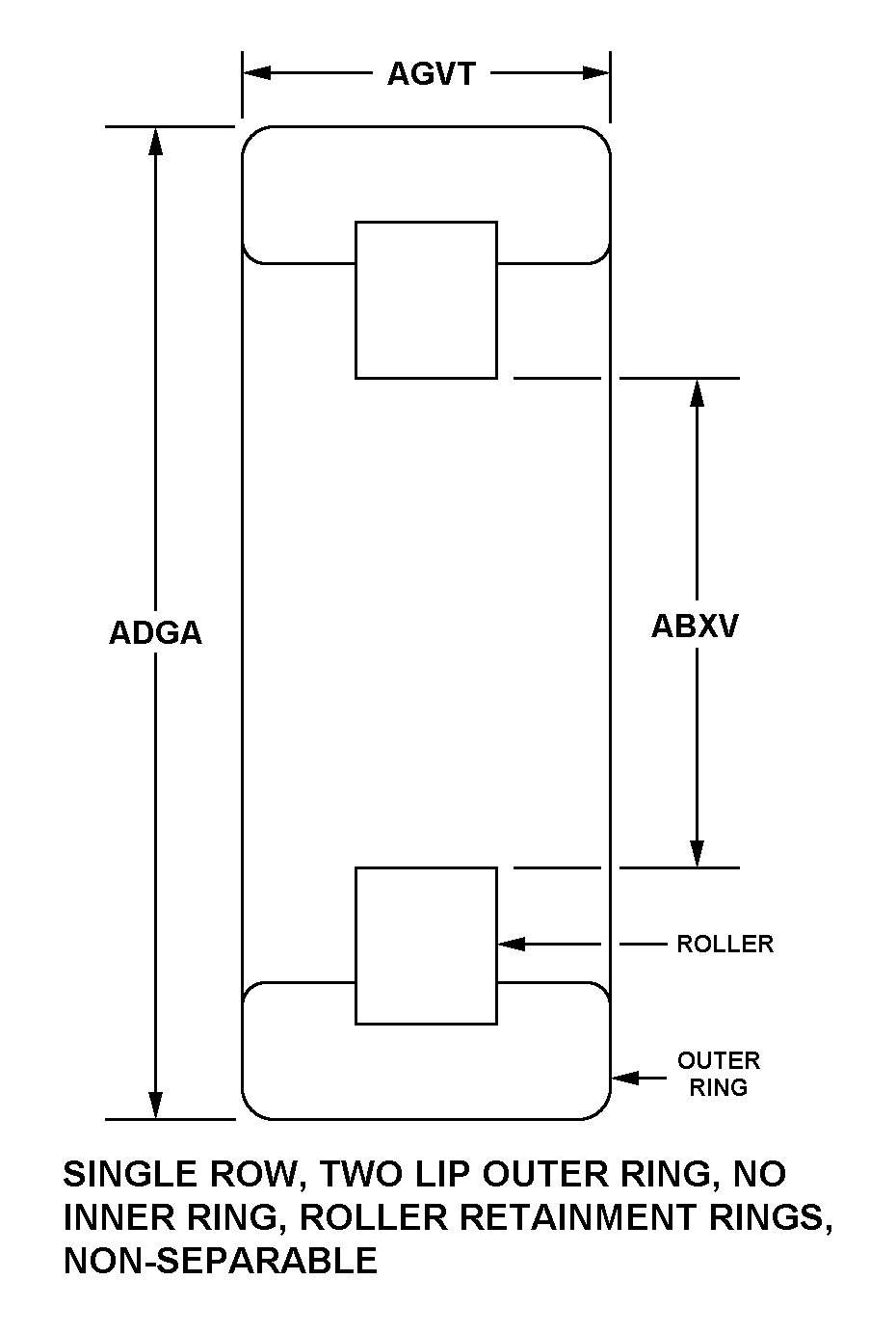

REFERENCE DRAWINGS & PICTURES

SINGLE ROW, TWO LIP OUTER RING, NO INNER RING, ROLLER RETAINMENT RINGS, NON-SEPARABLE

Cross Reference | NSN 3110-00-756-4535
Part Number Cage Code Manufacturer
374449586403CHRYSLER CORPSERVICE AND PARTS OPNS
374449512204DAIMLER CHRYSLER
293185112204DAIMLER CHRYSLER
R1559TV01212FEDERAL-MOGUL CORPGOVERNMENT SALES DEPT
745180924617GENERAL MOTORS CORP
745127524617GENERAL MOTORS CORP
1559TS24617GENERAL MOTORS CORP
745180911862GENERAL MOTORS CORPCHEVROLET MOTOR DIV
745127511862GENERAL MOTORS CORPCHEVROLET MOTOR DIV
1559TS43334GENERAL MOTORS CORPDELCO MORAINE NDH DIV
JH1628343334GENERAL MOTORS CORPDELCO MORAINE NDH DIV
74518097X677GENERAL MOTORS LLCDBA GENERAL MOTORS
74512757X677GENERAL MOTORS LLCDBA GENERAL MOTORS
R1559TV0LTL1NTN BEARING CORPORATION OF AMERICA
BS226108V3M084REXNORD INDUSTRIES, LLCDBA LINK-BELT PRODUCTS
Technical Data | NSN 3110-00-756-4535
Characteristic Specifications
STYLE DESIGNATOR SINGLE ROW, TWO LIP OUTER RING, NO INNER RING, ROLLER RETAINMENT RINGS, NON-SEPARABLE
BORE DIAMETER1.6221 INCHES NOMINAL
OVERALL OUTSIDE DIAMETER2.5306 INCHES MINIMUM AND 2.5312 INCHES MAXIMUM
OUTER RING WIDTH0.8250 INCHES MINIMUM AND 0.8300 INCHES MAXIMUM
STANDARD TOLERANCE DESIGNATION RBEC NO.1
BORE SHAPE STRAIGHT
SURFACE FINISH GROUND
RETAINER FABRICATION METHOD PRESSED
LOCATING FEATURE NONLOCATING
INTERNAL FIT-UP DESIGNATION STANDARD
