NSN 3460-00-398-3035
Part Details | CYLINDER HONE STONE AND HOLDER
3460-00-398-3035 A mounted length of abrasive or combination of abrasive and cork. The stone is integral with the mount for use in conjunction with a cylinder honing tool.
Alternate Parts: 806124, T20J85, 3460-00-398-3035, 00-398-3035, 3460003983035, 003983035
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 34 | JAN 01, 1961 | 00-398-3035 | 08053 ( STONE AND HOLDER, CYLINDER HONE ) |
REFERENCE DRAWINGS & PICTURES
RECTANGULAR, ROUNDED TOP

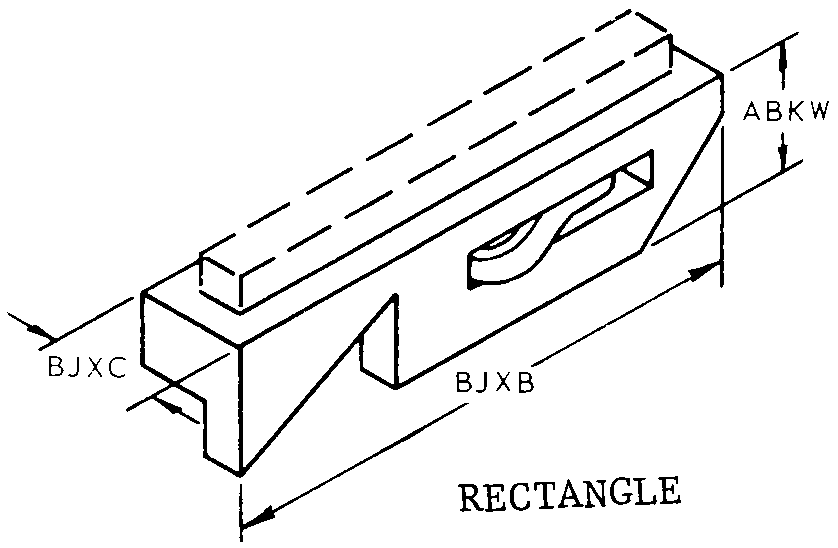

RECTANGLE
Cross Reference | NSN 3460-00-398-3035
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 806124 | 0AHP5 | CURTISS-WRIGHT CONTROLS, INCDIV SENSORS & CONTROLS |
| T20J85 | 58436 | SUNNEN PRODUCTS COMPANYDBA SUNNEN ABRASIVES & LUBRICANTS |
Technical Data | NSN 3460-00-398-3035
| Characteristic | Specifications |
|---|---|
| STONE STYLE | 0 RECTANGULAR, ROUNDED TOP |
| OVERALL LENGTH | 4.000 INCHES NOMINAL |
| OVERALL WIDTH | 0.281 INCHES NOMINAL |
| OVERALL THICKNESS | 0.188 INCHES NOMINAL |
| CORK FILLER | NOT INCLUDED |
| HOLDER STYLE DESIGNATOR | RECTANGLE |
| OVERALL HEIGHT | 1.094 INCHES NOMINAL |
| HOLDER OVERALL LENGTH | 3.969 INCHES NOMINAL |
| HOLDER OVERALL WIDTH | 0.469 INCHES NOMINAL |
| ABRASIVE MATERIAL | SILICON CARBIDE |
| GRIT CLASS | MEDIUM |
| ABRASIVE BOND TYPE | VITRIFIED |
| ABRASIVE BOND GRADE DESIGNATION | L ANY ACCEPTABLE |
