NSN 4030-00-286-2675
Part Details | SHACKLE
4030-00-286-2675 An open or closed link of various shapes with extended legs. Each leg has a transverse hole to accommodate a pin, bolt, or the like, which may or may not be furnished. Excludes clevis (as modified).
Alternate Parts: S2605921734PC4T06, S2605-921734PC4T06, S2605, S20605921734, S20605-921734, 4030-00-286-2675, 00-286-2675, 4030002862675, 002862675
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 40 | JAN 01, 1963 | 00-286-2675 | 11074 ( SHACKLE ) |
REFERENCE DRAWINGS & PICTURES
OVAL COUNTERSINK

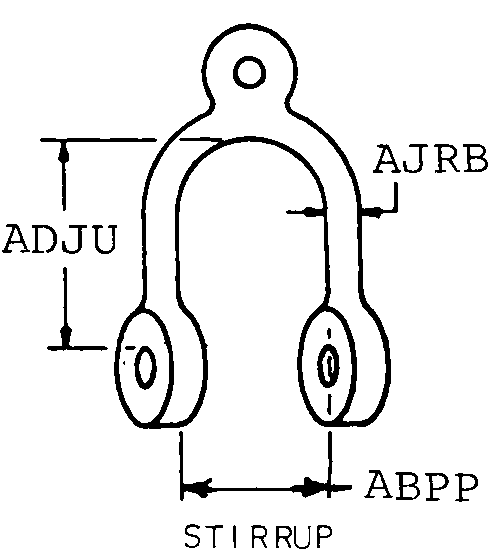

STIRRUP
Cross Reference | NSN 4030-00-286-2675
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| S2605-921734PC4T06 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| S2605 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| S20605-921734 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
Technical Data | NSN 4030-00-286-2675
| Characteristic | Specifications |
|---|---|
| MATERIAL | STEEL |
| SURFACE TREATMENT | PAINT |
| STYLE DESIGNATOR | STIRRUP |
| OPENING WIDTH | 7.000 INCHES NOMINAL |
| INSIDE LENGTH | 7.000 INCHES NOMINAL |
| MATERIAL DIAMETER | 1.125 INCHES NOMINAL |
| BREAKING STRENGTH | 98000.0 POUNDS NOMINAL |
| CLOSURE HEAD STYLE | OVAL COUNTERSINK |
| END CONDITION | PLAIN |
| LOCKING DEVICE TYPE | COTTER PIN |
| FEATURES PROVIDED | FORELOCK PINHOLE |
