NSN 4030-00-369-3974
Part Details | PELICAN HOOK
4030-00-369-3974 A metal hook with a hinged point and with a sliding link, ring, bail, or similar locking device, to secure the point to the body in order to close the throat. The body may be designed of a single piece or it may consist of link(s). When desired, the point may be released to swing outward, thereby freeing the engaged item(s). Excludes HOOK, RELEASE.
Alternate Parts: 329717, 329716AND329717, 329716, S2605852062ANDS2605852063, S2605-852062ANDS2605-852063, 4030-00-369-3974, 00-369-3974, 4030003693974, 003693974
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 40 | JAN 01, 1963 | 00-369-3974 | 11144 ( HOOK, PELICAN ) |
REFERENCE DRAWINGS & PICTURES

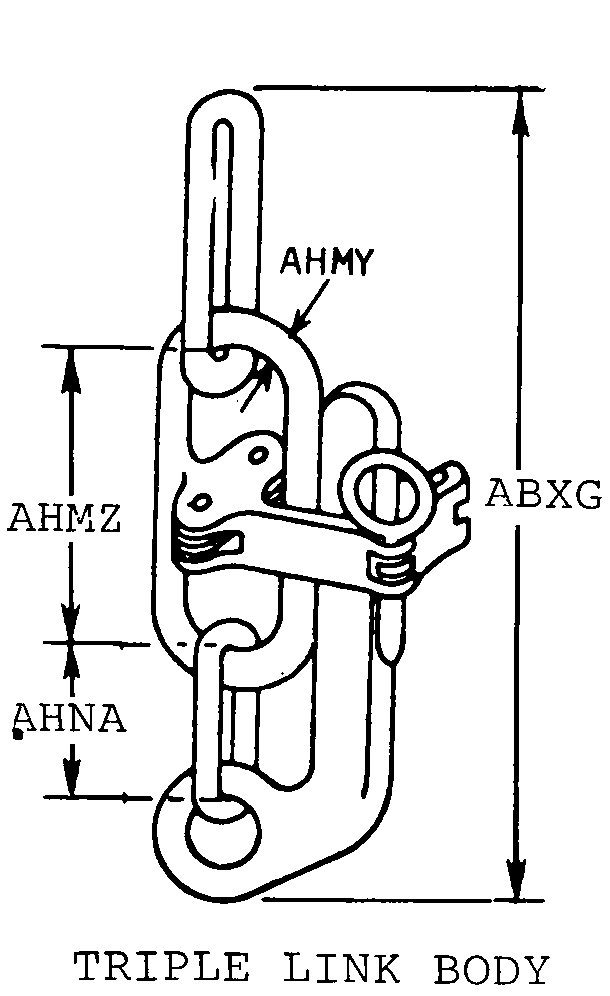

TRIPLE LINK BODY
Cross Reference | NSN 4030-00-369-3974
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 329717 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
| 329716AND329717 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
| 329716 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
| S2605-852062ANDS2605-852063 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
Technical Data | NSN 4030-00-369-3974
| Characteristic | Specifications |
|---|---|
| MATERIAL | IRON CAST |
| STYLE DESIGNATOR | TRIPLE LINK BODY |
| OVERALL LENGTH | 17.125 INCHES NOMINAL |
| MAIN LINK STOCK DIAMETER | 0.875 INCHES NOMINAL |
| MAIN LINK INSIDE LENGTH | 6.750 INCHES NOMINAL |
| HINGE LINK INSIDE LENGTH | 2.750 INCHES NOMINAL |
| ACCOMMODATED MATERIAL DIAMETER | 0.875 INCHES NOMINAL |
| FABRICATION METHOD | FORGED |
