NSN 5120-00-104-1836

Part Details | TORQUE WRENCH

5120-00-104-1836 A manual tool for tightening various fasteners to a precise torque value. Consists of a handle and drive to accommodate female square drive sockets and other types of wrenching adapters. Torque value may be manually set and adjusted by user or may be provided as preset for production line use. A signaling device is generally provided to indicate when set torque value is reached. Handle is swung at right angle to axis of fastener rotation to apply torque. For items with handles that are spun in-line with axis of fastener rotation to apply torque, see SCREWDRIVER, TORQUE.

Alternate Parts: B107.300, B107.14M, B107.14, PT42, AA2413, A-A-2413, B107.14M TY3CLBST2, B107.14 TY3CLBST2, 5120-00-104-1836, 00-104-1836, 5120001041836, 001041836

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
51SEP 08, 197200-104-183617611 ( WRENCH, TORQUE )
REFERENCE DRAWINGS & PICTURES

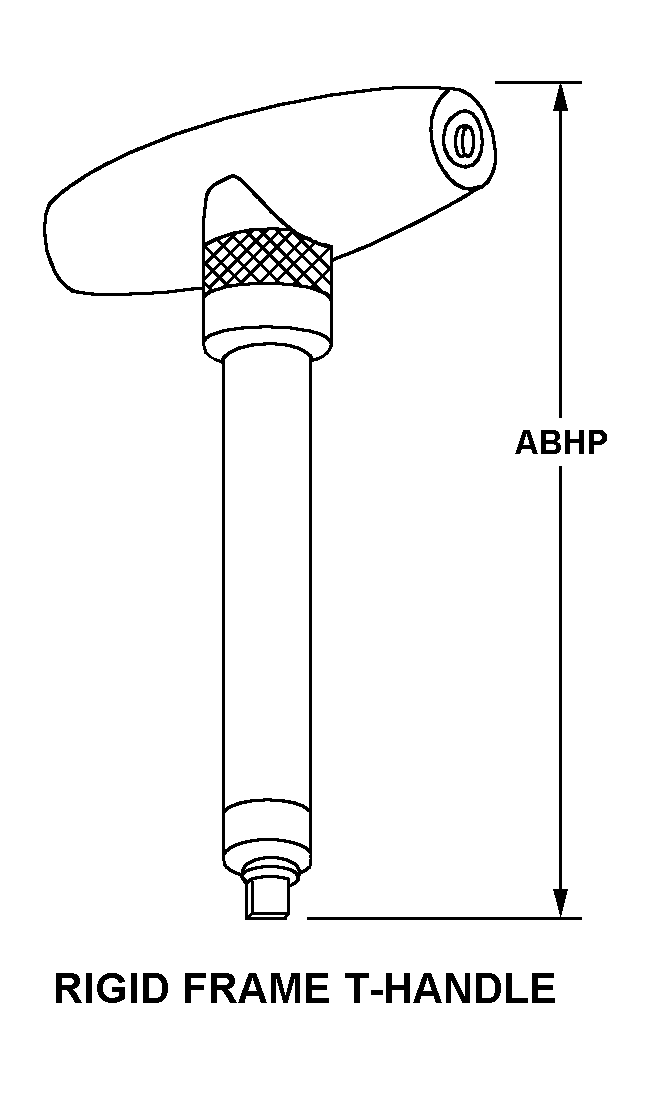

RIGID FRAME T-HANDLE

Cross Reference | NSN 5120-00-104-1836
Part Number Cage Code Manufacturer
B107.30005047AMERICAN SOCIETY OF MECHANICALENGINEERS, THE
B107.14M05047AMERICAN SOCIETY OF MECHANICALENGINEERS, THE
B107.1405047AMERICAN SOCIETY OF MECHANICALENGINEERS, THE
PT4203683APCO MOSSBERG CO
A-A-241358536FEDERAL COMMERCIAL ITEM DESCRIPTIONPROMULGATED BY GENERAL SERVICES
B107.14M TY3CLBST280244GENERAL SERVICES ADMINISTRATIONFEDERAL SUPPLY SERVICE
B107.14 TY3CLBST280244GENERAL SERVICES ADMINISTRATIONFEDERAL SUPPLY SERVICE
Technical Data | NSN 5120-00-104-1836
Characteristic Specifications
STYLE DESIGNATOR RIGID FRAME T-HANDLE
OVERALL LENGTH2.875 INCHES NOMINAL
TORQUE CAPACITY0.0 INCH-POUNDS MINIMUM AND 42.0 INCH-POUNDS MAXIMUM
TORQUE INDICATING MECHANISM PRESET-FIXED
TORQUE SIGNAL METHOD AUDIBLE
FURNISHED ITEMSCASE
SPECIAL FEATURESRATCHET HEAD
SPECIFICATION/STANDARD DATA05047-ASME B107.300 TO B107.14 PROFESSIONAL/INDUSTRIAL ASSOCIATION STANDARD
NONDEFINITIVE SPEC/STD DATA3 TYPE AND B CLASS AND 2 STYLE
