NSN 5120-00-221-7981

Part Details | TORQUE WRENCH

5120-00-221-7981 A manual tool for tightening various fasteners to a precise torque value. Consists of a handle and drive to accommodate female square drive sockets and other types of wrenching adapters. Torque value may be manually set and adjusted by user or may be provided as preset for production line use. A signaling device is generally provided to indicate when set torque value is reached. Handle is swung at right angle to axis of fastener rotation to apply torque. For items with handles that are spun in-line with axis of fastener rotation to apply torque, see SCREWDRIVER, TORQUE.

Alternate Parts: B107.300, B107.14, GGGW686, GGG-W-686, GGGW686 TY2CL2STB, GGG-W-686 TY2CL2STB, B107.14 TY1CLCST2, TEX2005TL, 5120-00-221-7981, 00-221-7981, 5120002217981, 002217981

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
51JAN 01, 196300-221-798117611 ( WRENCH, TORQUE )
REFERENCE DRAWINGS & PICTURES

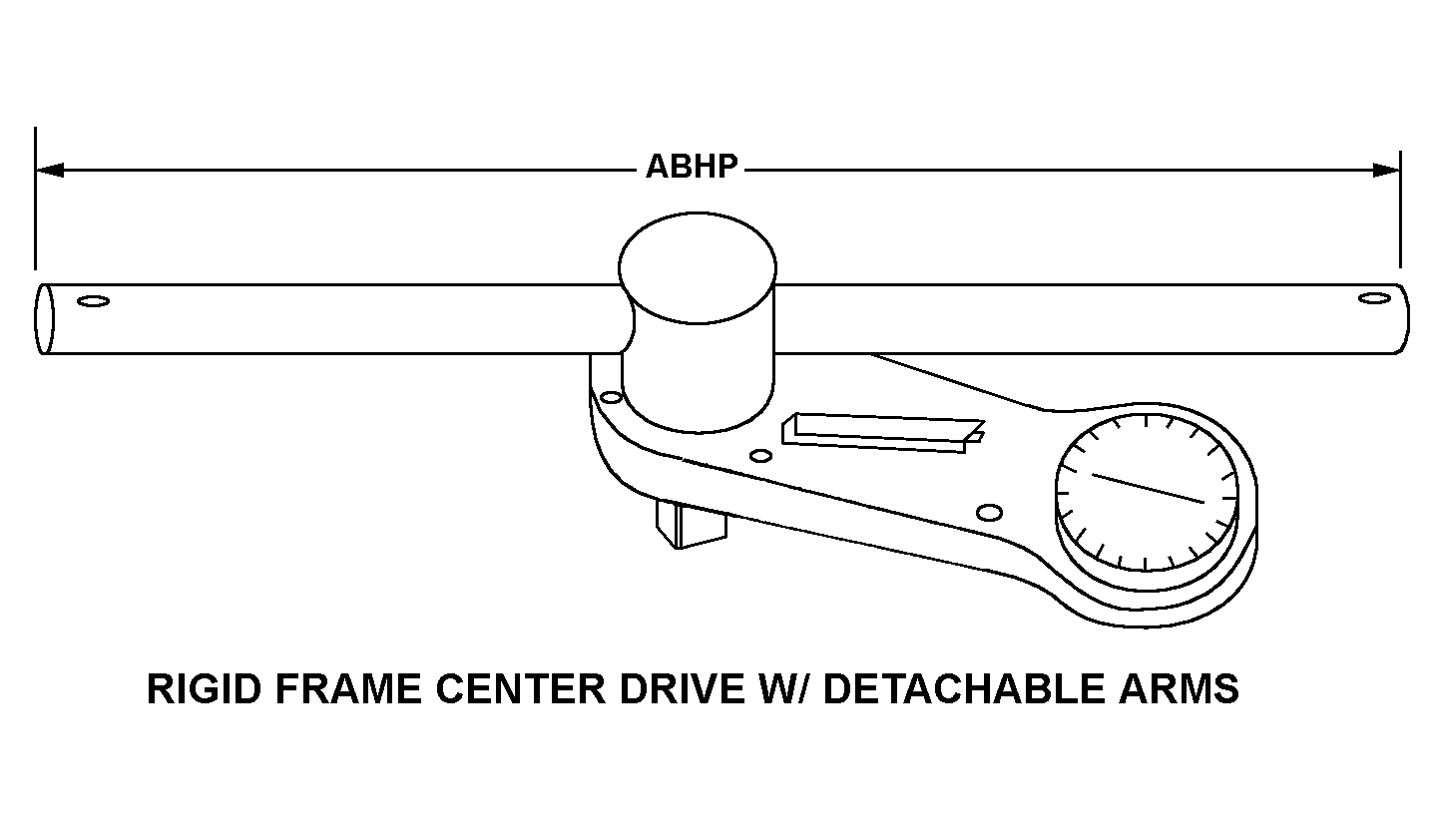

RIGID FRAME CENTER DRIVE W/DETACHABLE ARMS

Cross Reference | NSN 5120-00-221-7981
Part Number Cage Code Manufacturer
B107.30005047AMERICAN SOCIETY OF MECHANICALENGINEERS, THE
B107.1405047AMERICAN SOCIETY OF MECHANICALENGINEERS, THE
GGG-W-68681348FEDERAL SPECIFICATIONSPROMULGATED BY GENERAL SERVICES
GGG-W-686 TY2CL2STB80244GENERAL SERVICES ADMINISTRATIONFEDERAL SUPPLY SERVICE
B107.14 TY1CLCST280244GENERAL SERVICES ADMINISTRATIONFEDERAL SUPPLY SERVICE
TEX2005TL55719IDSC HOLDINGS LLCDBA SNAP-ON INDUSTRIAL
Technical Data | NSN 5120-00-221-7981
Characteristic Specifications
STYLE DESIGNATOR RIGID FRAME CENTER DRIVE W/DETACHABLE ARMS
OVERALL LENGTH10.875 INCHES NOMINAL
TORQUE CAPACITY0.0 FOOT-POUNDS MINIMUM AND 2000.0 FOOT-POUNDS MAXIMUM
TORQUE INDICATING MECHANISM DIAL
TORQUE SIGNAL METHOD DIAL INDICATOR AND VISUAL
TORQUE SCALE GRADUATION25.00 FOOT-POUNDS
SPECIFICATION/STANDARD DATA05047-ASME B107.300 TO B107.14 PROFESSIONAL/INDUSTRIAL ASSOCIATION STANDARD
NONDEFINITIVE SPEC/STD DATA1 TYPE AND C CLASS AND 2 STYLE
