NSN 5305-00-032-2290
Part Details | ASSEMBLED WASHER SCREW
5305-00-032-2290 A SCREW, (as modified) to which has been assembled one or more nonremovable washer(s).
Alternate Parts: SP156183213, SP1561-832-13, 5305-00-032-2290, 00-032-2290, 5305000322290, 000322290
Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
---|---|---|---|
53 | JAN 01, 1963 | 00-032-2290 | 06660 ( SCREW, ASSEMBLED WASHER ) |
REFERENCE DRAWINGS & PICTURES
HEXAGON COUNTERSUNK

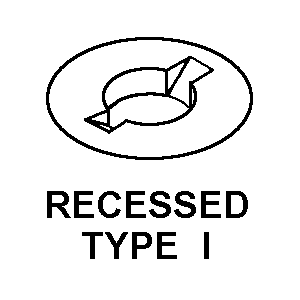

RECESSED TYPE I

Cross Reference | NSN 5305-00-032-2290
Part Number | Cage Code | Manufacturer |
---|---|---|
SP1561-832-13 | 78189 | ITW SHAKEPROOF AUTOMOTIVE PRODUCTS |
Technical Data | NSN 5305-00-032-2290
Characteristic | Specifications |
---|---|
THREAD SERIES DESIGNATOR | UNC |
NOMINAL THREAD DIAMETER | 0.164 INCHES |
THREAD QUANTITY PER INCH | 32 |
THREAD CLASS | 2A |
THREAD DIRECTION | RIGHT-HAND |
THREAD LENGTH | 0.812 INCHES MAXIMUM |
FASTENER LENGTH | 0.813 INCHES NOMINAL |
HEAD STYLE | 0 HEXAGON COUNTERSUNK |
HEAD DIAMETER | 0.275 INCHES MINIMUM AND 0.305 INCHES MAXIMUM |
COUNTERSINK ANGLE | 100.0 DEGREES NOMINAL |
INTERNAL DRIVE STYLE | RECESSED TYPE I |
WASHER QUANTITY | 1 |
PRIMARY WASHER OUTSIDE DIAMETER | 0.645 INCHES MINIMUM AND 0.665 INCHES MAXIMUM |
