NSN 5305-00-033-0004

Part Details | MACHINE SCREW

5305-00-033-0004 An externally threaded fastener whose threaded portion is of one nominal diameter, No 0 (0.060 in./1.5 mm) or larger, designed to be held or driven with either a wrench or an inserted driver or both (excluding internal socket or internal multiple spline types), in sizes below No. 10 (0.190 in./5 mm). No. 10 and larger sizes must have a head designed for any type inserted driver (excluding internal socket or internal multiple spline types), but may also be designed for external wrenching. A locking feature may be incorporated in the design of the head or threads. Excludes BOLT, CLEVIS; BOLT, EXTERNALLY RELIEVED BODY; SCREW, EXTERNALLY RELIEVED BODY; and SCREW, ASSEMBLED WASHER. See also, SCREW, INSTRUMENT; BOLT, MACHINE; BOLT, INTERNAL WRENCHING; and SCREW, CAP SOCKET HEAD.

Alternate Parts: 186745, 5305-00-033-0004, 00-033-0004, 5305000330004, 000330004

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
53JAN 01, 196300-033-000406657 ( SCREW, MACHINE )
REFERENCE DRAWINGS & PICTURES

HEXAGON

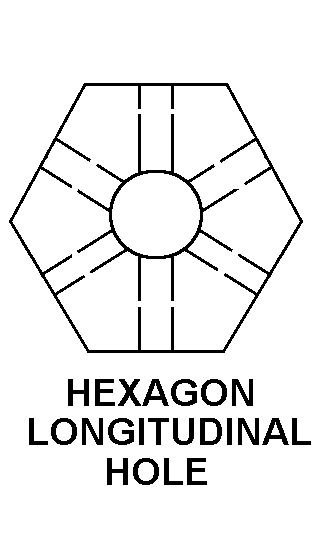

HEXAGON LONGITUDINAL HOLE

Cross Reference | NSN 5305-00-033-0004
Part Number Cage Code Manufacturer
18674506848HONEYWELL INTERNATIONAL INC.DBA HONEYWELL
Technical Data | NSN 5305-00-033-0004
Characteristic Specifications
THREAD SERIES DESIGNATOR UNC
NOMINAL THREAD DIAMETER0.190 INCHES
THREAD QUANTITY PER INCH24
THREAD CLASS3A
THREAD DIRECTION RIGHT-HAND
THREAD LENGTH0.094 INCHES MINIMUM
FASTENER LENGTH0.500 INCHES NOMINAL
SCREW MATERIAL STEEL
SCREW SURFACE TREATMENT CADMIUM
HARDNESS RATING28.0 ROCKWELL C MINIMUM AND 32.0 ROCKWELL C MAXIMUM
MINIMUM TENSILE STRENGTH129000 POUNDS PER SQUARE INCH
HEAD STYLE HEXAGON
HEAD HEIGHT0.115 INCHES MINIMUM AND 0.125 INCHES MAXIMUM
WIDTH BETWEEN FLATS0.370 INCHES MINIMUM AND 0.380 INCHES MAXIMUM
HEAD HOLE CONFIGURATION STYLE HEXAGON LONGITUDINAL HOLE
HOLE QUANTITY4
HOLE DIAMETER0.047 INCHES NOMINAL
