NSN 5330-00-113-7265

Part Details | GASKET

5330-00-113-7265 A deformable material which prevents the passage of matter through the joint formed when two faces are joined. It may be metallic or nonmetallic, lubricated or impregnated, solid or hollow cross section. It may be made to any predetermined dimension and shape. Excludes flat disks, items made of felt material and items having joints. For round metal and plastic items with an aperture and a solid rectangular cross section, see WASHER, FLAT; SHIM; BEARING, WASHER, THRUST; and SPACER RING. Excludes DISK, VALVE; SEAL, NONMETALLIC ANGLE; SEAL, NONMETALLIC CHANNEL; SEAL, NONMETALLIC SPECIAL SHAPED SECTION; SHIELDING GASKET, ELECTRONIC; and RING, SEALING JAR.

Alternate Parts: 5413193, 5413-193, 5413193, 5413-193, 5330-00-113-7265, 00-113-7265, 5330001137265, 001137265

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
53SEP 04, 196800-113-726504522 ( GASKET )

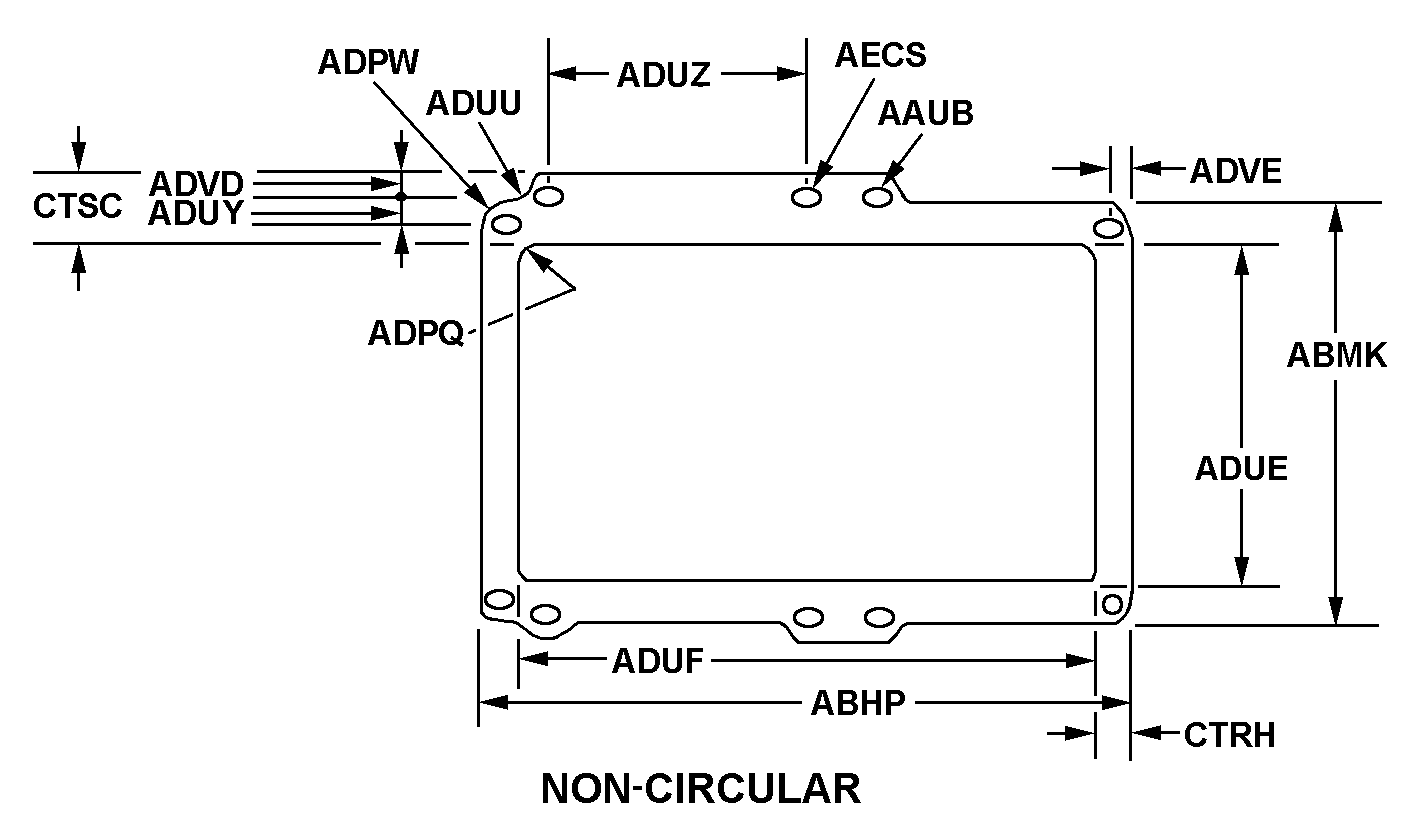

REFERENCE DRAWINGS & PICTURES

METAL

NON-CIRCULAR

Cross Reference | NSN 5330-00-113-7265
Part Number Cage Code Manufacturer
5413-19380294BOURNS INSTRUMENTS INC
5413-19311871RECON/OPTICAL, INC.
Technical Data | NSN 5330-00-113-7265
Characteristic Specifications
CROSS-SECTIONAL SHAPE STYLE3 METAL
CROSS-SECTIONAL THICKNESS0.013 INCHES NOMINAL
STYLE DESIGNATOR NON-CIRCULAR
HOLE DIAMETER0.141 INCHES
OVERALL LENGTH9.578 INCHES NOMINAL
OVERALL WIDTH4.969 INCHES NOMINAL
INSIDE CORNER RADIUS0.250 INCHES NOMINAL
OUTSIDE CORNER RADIUS0.125 INCHES NOMINAL
APERTURE WIDTH4.328 INCHES NOMINAL
APERTURE LENGTH6.063 INCHES NOMINAL
OUTSIDE CORNER INVERTED RADIUS0.125 INCHES NOMINAL
CENTER TO CENTER DISTANCE BETWEEN BOLT HOLES ALONG WIDTH3.183 INCHES
CENTER TO CENTER DISTANCE BETWEEN BOLT HOLES ALONG LENGTH0.250 INCHES
OUTSIDE EDGE TO BOLT HOLE CENTER DISTANCE ALONG WIDTH0.375 INCHES NOMINAL
OUTSIDE EDGE TO BOLT HOLE CENTER DISTANCE ALONG LENGTH0.156 INCHES NOMINAL
BOLT HOLE QUANTITY18
SPECIAL FEATURESGASKET HAS TWO APERTURES-THE ADDITIONAL APERTURE IS 3.938 LENGTH AND 2.874 WIDTH
