NSN 5340-00-133-9662

Part Details | ACCESS COVER

5340-00-133-9662 A rigid or flexible item of various shapes attached to a structure for the purpose of providing access for inspection, service, replacement of components and/or adjustments or mounting operations. It is designed to be attached by means of bolt holes, slots, mounting ears, tabs, and the like. To permit access, the mounted cover requires partial or complete removal. It may include an observation window. For items permanently attached by hinges and the like, see DOOR, ACCESS (as modified). Excludes all covers not specifically designed to provide access for the purposes listed above.

Alternate Parts: 2510001339662, 2510001339662, 10922859, 5340-00-133-9662, 00-133-9662, 5340001339662, 001339662

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
53AUG 19, 196800-133-966229785 ( COVER, ACCESS )
REFERENCE DRAWINGS & PICTURES

CIRCULAR RECESS

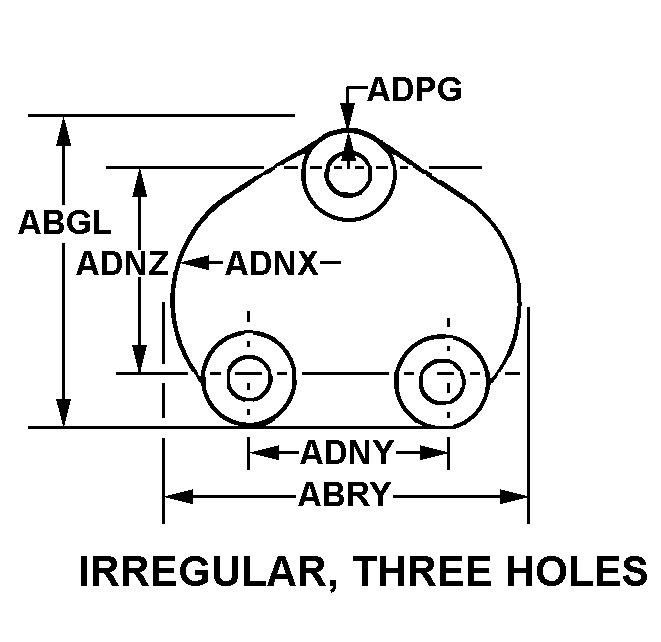

IRREGULAR, THREE HOLES

THREADED HOLE

Cross Reference | NSN 5340-00-133-9662
Part Number Cage Code Manufacturer
2510001339662A00AME.C.A ETABLISSEMENT CENTRALDESAPPROVISIONNEMENTS DES FORCES
2510001339662SCY13E.C.A ETABLISSEMENTCENTRALD'APPROVISIONNEMENT DES
1092285919207U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM
Technical Data | NSN 5340-00-133-9662
Characteristic Specifications
SECURING DEVICE TYPE THREADED FASTENER
SURFACE TREATMENT ENAMEL LUSTERLESS
SURFACE TREATMENT DOCUMENT AND CLASSIFICATIONGTT-E-529$GTT-E-485 1ST TREATMENT RESPONSE
PERIPHERAL SHAPE STYLE IRREGULAR, THREE HOLES
WIDTH3.500 INCHES NOMINAL
LENGTH4.562 INCHES NOMINAL
BODY RADIUS0.500 INCHES NOMINAL
DISTANCE BETWEEN HOLES ALONG LENGTH2.000 INCHES NOMINAL
DISTANCE BETWEEN HOLES ALONG WIDTH2.312 INCHES NOMINAL
BOLT CIRCLE HOLE QUANTITY3
CROSS-SECTIONAL SHAPE STYLE6 CIRCULAR RECESS
BODY THICKNESS1.000 INCHES NOMINAL
MOUNTING OPENING SHAPE STYLE THREADED HOLE
