NSN 5905-00-078-1566

Part Details | THERMAL RESISTOR

5905-00-078-1566 A thermally sensitive resistor whose primary function is to exhibit a change in electrical resistance with a change in body temperature. Item may be mounted in a probe or housing. For ballast tube type resistors, see RESISTOR (1), CURRENT REGULATING. Excludes TRANSMITTER (1), TEMPERATURE, ELECTRICAL RESISTANCE and TEMPERATURE ELEMENT, RESISTANCE METEOROLOGICAL.

Alternate Parts: 06P219447, TC183301, TC1-83301, 5905-00-078-1566, 00-078-1566, 5905000781566, 000781566

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59AUG 02, 196700-078-156600309 ( RESISTOR, THERMAL )

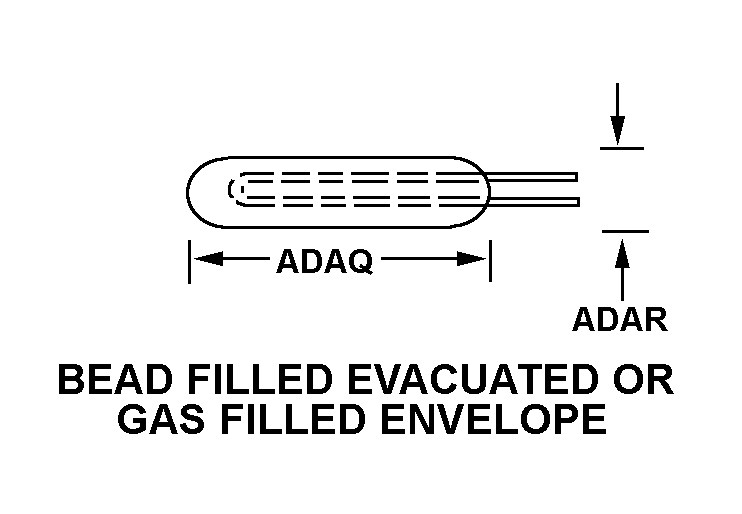

REFERENCE DRAWINGS & PICTURES

BEAD TYPE EVACUATED OR GAS FILLED ENVELOPE

Cross Reference | NSN 5905-00-078-1566
Part Number Cage Code Manufacturer
06P21944798738HERLEY CHICAGODBA STEWART WARNER ELECTRONICS
TC1-8330101295TEXAS INSTRUMENTS INCORPORATEDDBA TEXAS INSTRUMENTS
Technical Data | NSN 5905-00-078-1566
Characteristic Specifications
ZERO POWER RESISTANCE330.000 OHMS
ZERO POWER RESISTANCE TOLERANCE IN PERCENT AT REFERENCE TEMPM10.0/P10.0
MAXIMUM POWER DISSIPATION RATING0.125 WATTS
AMBIENT TEMP AT FULL RATED POWER125.0 DEG CELSIUS
MAXIMUM OPERATING TEMP200.0 DEG CELSIUS
THERMAL TIME CONSTANT IN SECONDS54.0
POWER DISSIPATION CONSTANT IN MILLIWATTS PER DEG CELSIUS125.0
ZERO POWER TEMP COEFFICIENT OF RESISTANCE IN PERCENT PER DEG CELSIUS0.70
STYLE DESIGNATOR1 BEAD TYPE EVACUATED OR GAS FILLED ENVELOPE
BODY LENGTH0.245 INCHES NOMINAL
OVERALL DIAMETER0.350 INCHES NOMINAL
INCLOSURE TYPE HERMETICALLY SEALED
TERMINAL TYPE AND QUANTITY2 PIN
TERMINAL LENGTH1.500 INCHES NOMINAL
TERMINAL DIAMETER0.017 INCHES NOMINAL
RELIABILITY INDICATOR NOT ESTABLISHED
REFERENCE TEMP IN DEG CELSIUS25.0
UNPACKAGED UNIT WEIGHT1.700 GRAMS
TERMINAL SURFACE TREATMENT SOLDER
CUBIC MEASURE0.018 CUBIC INCHES
