NSN 5910-00-112-6808

Part Details | PAPER DIELECTRIC FIXED CAPACITOR

5910-00-112-6808 A capacitor whose capacitance value cannot be adjusted or varied, having paper as the dielectric material. It may be a single unit or consist of two or more fixed units which cannot be seperated. For items whose dielectric material consist of plasticized (plastic impregnated) paper or paper-plastic combinations, see CAPACITOR, FIXED, PLASTIC DIELECTRIC. For items whose electrodes consist of a metallic film deposited (metallized) on the dielectric material, see CAPACITOR, FIXED, METALIZED, PAPER-PLASTIC DIELECTRIC.

Alternate Parts: TK15030, TK15030, 5910-00-112-6808, 00-112-6808, 5910001126808, 001126808

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196300-112-680800003 ( CAPACITOR, FIXED, PAPER DIELECTRIC )

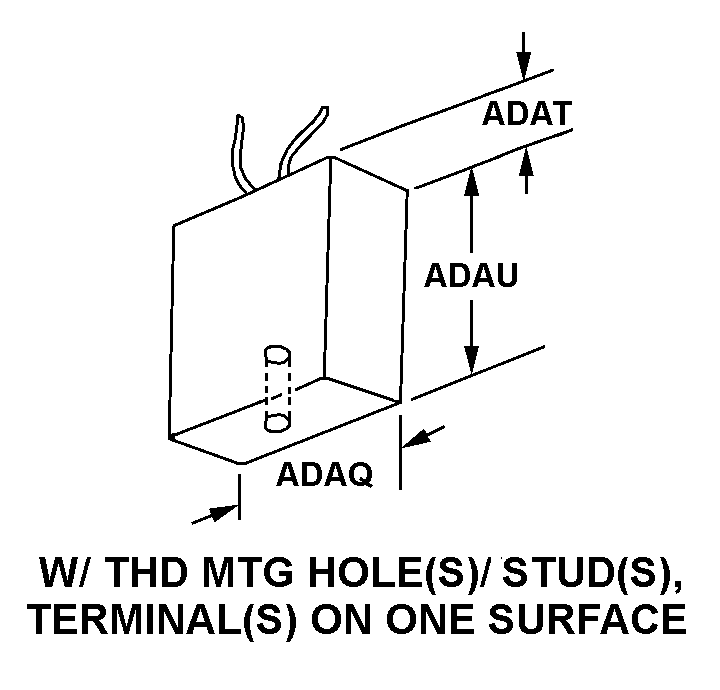

REFERENCE DRAWINGS & PICTURES

W/THD MTG HOLE(S)/STUD(S), TERMINAL(S) ON ONE SURFACE

NO COMMON OR GROUNDED ELECTRODE(S)

Cross Reference | NSN 5910-00-112-6808
Part Number Cage Code Manufacturer
TK1503014655CORNELL-DUBILIER ELECTRONICS
TK1503000853CORNELL-DUBILIER MARKETING, INC.
Technical Data | NSN 5910-00-112-6808
Characteristic Specifications
CAPACITANCE VALUE PER SECTION3.000 MICROFARADS SINGLE SECTION
TOLERANCE RANGE PER SECTION-10.00 TO +10.00 PERCENT SINGLE SECTION
NONDERATED CONTINUOUS VOLTAGE RATING AND TYPE PER SECTION15000.0 DC SINGLE SECTION
NONDERATED OPERATING TEMP-55.0 DEG CELSIUS MINIMUM AND 85.0 DEG CELSIUS MAXIMUM
BODY STYLE W/THD MTG HOLE(S)/STUD(S), TERMINAL(S) ON ONE SURFACE
BODY LENGTH15.000 INCHES NOMINAL
BODY WIDTH9.500 INCHES NOMINAL
BODY HEIGHT12.000 INCHES NOMINAL
SCHEMATIC DIAGRAM DESIGNATOR NO COMMON OR GROUNDED ELECTRODE(S)
TERMINAL TYPE AND QUANTITY2 SOLDER STUD
TERMINAL HEIGHT FROM BODY3.812 INCHES NOMINAL
CENTER TO CENTER DISTANCE BETWEEN TERMINALS PARALLEL TO LENGTH6.000 INCHES NOMINAL
CASE MATERIAL METAL
MOUNTING FACILITY TYPE AND QUANTITY2 THREADED MOUNTING HOLES
RELIABILITY INDICATOR NOT ESTABLISHED
FEATURES PROVIDED HERMETICALLY SEALED CASE
