NSN 5935-00-089-5883

Part Details | ELECTRICAL RECEPTACLE CONNECTOR

5935-00-089-5883 An electrical fitting with electrical contacts constructed to be affixed to the end of a cable, conduit, coaxial line, cord, wire (includes printed/etched), PRINTED WIRING BOARD, or the like for convenience in joining with another electrical connector(s) or PRINTED WIRING BOARD. It is designed to be mounted on a bulkhead, chassis, panel, wall, PRINTED WIRING BOARD, or the like. Excludes LAMPHOLDER; JACK, TELEPHONE; JACK, TIP; INSERT ELECTRICAL CONNECTOR; INSERT MODULE, ELECTRICAL CONNECTOR; CONNECTOR BODY (as modified) and SOCKET, PLUG-IN ELECTRONIC COMPONENTS. See also WIRING HARNESS (as modified) and CABLE ASSEMBLY (as modified). For items with termination wires of more than four inches in length, see LEAD ASSEMBLY, ELECTRICAL. For items without inserts, see SHELL, ELECTRICAL CONNECTOR.

Alternate Parts: H10611G3L, H1061IG3L, H1061IG3L, 9995407, 5935-00-089-5883, 00-089-5883, 5935000895883, 000895883

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196100-089-588315093 ( CONNECTOR, RECEPTACLE, ELECTRICAL )
REFERENCE DRAWINGS & PICTURES

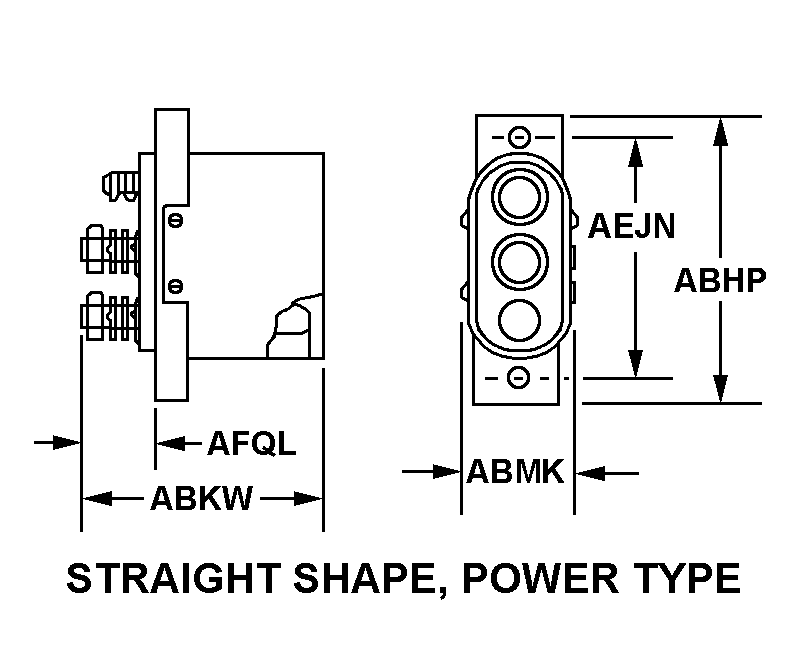

STRAIGHT SHAPE, POWER TYPE

Cross Reference | NSN 5935-00-089-5883
Part Number Cage Code Manufacturer
H10611G3L87930TOWER MFG CORP
H1061IG3L87930TOWER MFG CORP
H1061IG3L60427TOWER MFG CORP
999540718876U S ARMY AVIATION AND MISSILECOMMAND
Technical Data | NSN 5935-00-089-5883
Characteristic Specifications
BODY STYLE STRAIGHT SHAPE, POWER TYPE
OVERALL LENGTH1.870 INCHES NOMINAL
OVERALL HEIGHT0.840 INCHES NOMINAL
OVERALL WIDTH0.620 INCHES NOMINAL
DISTANCE BETWEEN MOUNTING FACILITY CENTERS1.500 INCHES NOMINAL
DISTANCE FROM MOUNTING SHOULDER TO REAR FACE0.180 INCHES NOMINAL
UNTHREADED MOUNTING HOLE DIAMETER0.130 INCHES NOMINAL
CONNECTOR LOCKING METHOD FRICTION
SHELL TYPE SOLID
SHELL MATERIAL STEEL
SHELL SURFACE TREATMENT CADMIUM
POLARIZATION METHOD CONTACT
MATING END QUANTITY1
