NSN 5935-00-099-9830
Part Details | PLUG-IN ELECTRONIC COMPONENTS SOCKET
5935-00-099-9830 An item designed to electrically connect and mechanically position the base of an item having plug-in-type contacts, and to facilitate replacement of the item accommodated. It includes sockets which accommodate the contacts of capacitors, coils, crystals, electron tubes, relays, semiconductor devices and vibrators. Excludes sockets or receptacles designed to accommodate plug-in component circuit boards (printed circuit boards) and electronic modules or sub-assemblies. Also excludes heat-dissipating (not heat-sinks) sockets for mounting "power transistors".
Alternate Parts: DP5178B, 10186064, 5935-00-099-9830, 00-099-9830, 5935000999830, 000999830
Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
---|---|---|---|
59 | DEC 15, 1972 | 00-099-9830 | 28914 ( SOCKET, PLUG-IN ELECTRONIC COMPONENTS ) |
REFERENCE DRAWINGS & PICTURES
TOP MOUNT, PRESS FIT

ROUND, BODY

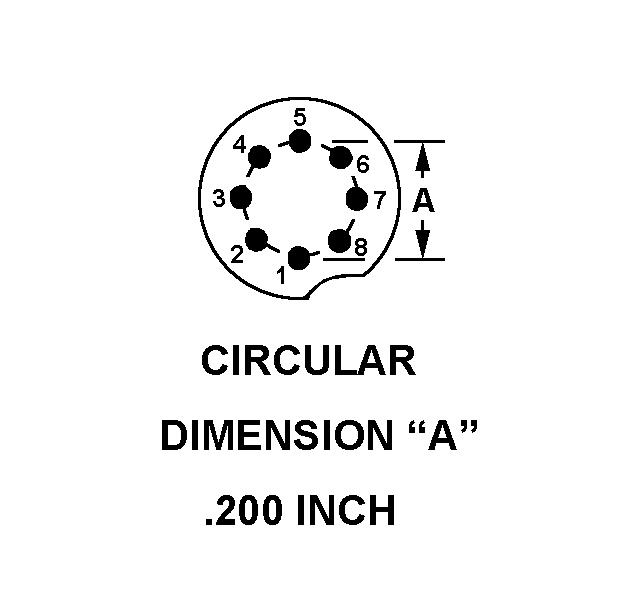

CIRCULAR .200 INCH

Cross Reference | NSN 5935-00-099-9830
Part Number | Cage Code | Manufacturer |
---|---|---|
DP5178B | 06776 | ROBINSON NUGENT INC |
10186064 | 18876 | U S ARMY AVIATION AND MISSILECOMMAND |
Technical Data | NSN 5935-00-099-9830
Characteristic | Specifications |
---|---|
CONTACT POSITION ARRANGEMENT STYLE | CIRCULAR .200 INCH |
ACCOMMODATED CONTACT QUANTITY | 8 |
CONTACT MATERIAL | BERYLLIUM COPPER |
CONTACT SURFACE TREATMENT | U0000 ANY ACCEPTABLE |
BODY STYLE | TOP MOUNT, PRESS FIT |
TERMINAL LENGTH | 1.490 INCHES MINIMUM AND 1.510 INCHES MAXIMUM |
OVERALL HEIGHT | 1.750 INCHES NOMINAL |
OVERALL DIAMETER | 0.400 INCHES MINIMUM AND 0.410 INCHES MAXIMUM |
PROJECTION LENGTH ABOVE MOUNTING SURFACE | 0.057 INCHES MINIMUM AND 0.067 INCHES MAXIMUM |
BODY MATERIAL | PLASTIC |
TERMINAL TYPE AND QUANTITY | 8 PIN |
MOUNTING TYPE FOR WHICH DESIGNED | CHASSIS |
MOUNTING METHOD | PRESS FIT |
MOUNTING HOLE STYLE | ROUND, BODY |
BODY MOUNTING HOLE ACCOMMODATION DIAMETER | 0.358 INCHES MINIMUM AND 0.362 INCHES MAXIMUM |
PRECIOUS MATERIAL | GOLD |
PRECIOUS MATERIAL AND WEIGHT | 0.008 GOLD GRAINS, TROY |
PRECIOUS MATERIAL AND LOCATION | CONTACT SURFACES GOLD |
