NSN 5935-00-105-5475

Part Details | PLUG-IN ELECTRONIC COMPONENTS SOCKET

5935-00-105-5475 An item designed to electrically connect and mechanically position the base of an item having plug-in-type contacts, and to facilitate replacement of the item accommodated. It includes sockets which accommodate the contacts of capacitors, coils, crystals, electron tubes, relays, semiconductor devices and vibrators. Excludes sockets or receptacles designed to accommodate plug-in component circuit boards (printed circuit boards) and electronic modules or sub-assemblies. Also excludes heat-dissipating (not heat-sinks) sockets for mounting "power transistors".

Alternate Parts: 22162, 22-16-2, 5935-00-105-5475, 00-105-5475, 5935001055475, 001055475

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JUL 12, 196800-105-547528914 ( SOCKET, PLUG-IN ELECTRONIC COMPONENTS )
REFERENCE DRAWINGS & PICTURES

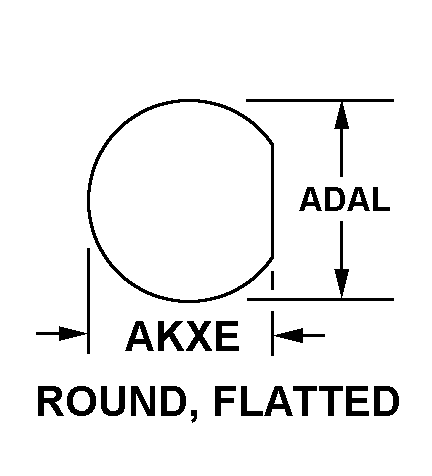

ROUND, FLATTED

CIRCULAR IRREGULAR 0.200 INCH

Cross Reference | NSN 5935-00-105-5475
Part Number Cage Code Manufacturer
22-16-281073GRAYHILL, INC
Technical Data | NSN 5935-00-105-5475
Characteristic Specifications
CONTACT POSITION ARRANGEMENT STYLE CIRCULAR IRREGULAR 0.200 INCH
ACCOMMODATED CONTACT QUANTITY3
CONTACT MATERIAL COPPER ALLOY
CONTACT SURFACE TREATMENTU0000 ANY ACCEPTABLE AND G0000 ANY ACCEPTABLE
TERMINAL TYPE AND QUANTITY3 TAB, SOLDER LUG
MOUNTING TYPE FOR WHICH DESIGNED CHASSIS
MOUNTING METHOD BODY THROUGH HOLE
MOUNTING HOLE STYLE ROUND, FLATTED
BODY MOUNTING HOLE ACCOMMODATION DIAMETER0.320 INCHES NOMINAL
DISTANCE FROM FLATTED PORTION TO OPPOSITE SURFACE0.280 INCHES NOMINAL
POLARIZATION TYPE CONTACT POSITION
SPECIFIC EQUIPMENT ACCOMMODATEDSEMICONDUCTOR DEVICE
FABRICATION METHOD MOLDED
PRECIOUS MATERIAL GOLD AND SILVER
PRECIOUS MATERIAL AND WEIGHT0.015 GOLD GRAINS, TROY AND 0.015 SILVER GRAINS, TROY
PRECIOUS MATERIAL AND LOCATIONCONTACT SURFACES GOLD AND CONTACT SURFACES SILVER
