NSN 5935-00-111-1837

Part Details | PLUG-IN ELECTRONIC COMPONENTS SOCKET

5935-00-111-1837 An item designed to electrically connect and mechanically position the base of an item having plug-in-type contacts, and to facilitate replacement of the item accommodated. It includes sockets which accommodate the contacts of capacitors, coils, crystals, electron tubes, relays, semiconductor devices and vibrators. Excludes sockets or receptacles designed to accommodate plug-in component circuit boards (printed circuit boards) and electronic modules or sub-assemblies. Also excludes heat-dissipating (not heat-sinks) sockets for mounting "power transistors".

Alternate Parts: 1317512040, 131-75-12-040, 5935-00-111-1837, 00-111-1837, 5935001111837, 001111837

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59AUG 14, 196800-111-183728914 ( SOCKET, PLUG-IN ELECTRONIC COMPONENTS )
REFERENCE DRAWINGS & PICTURES

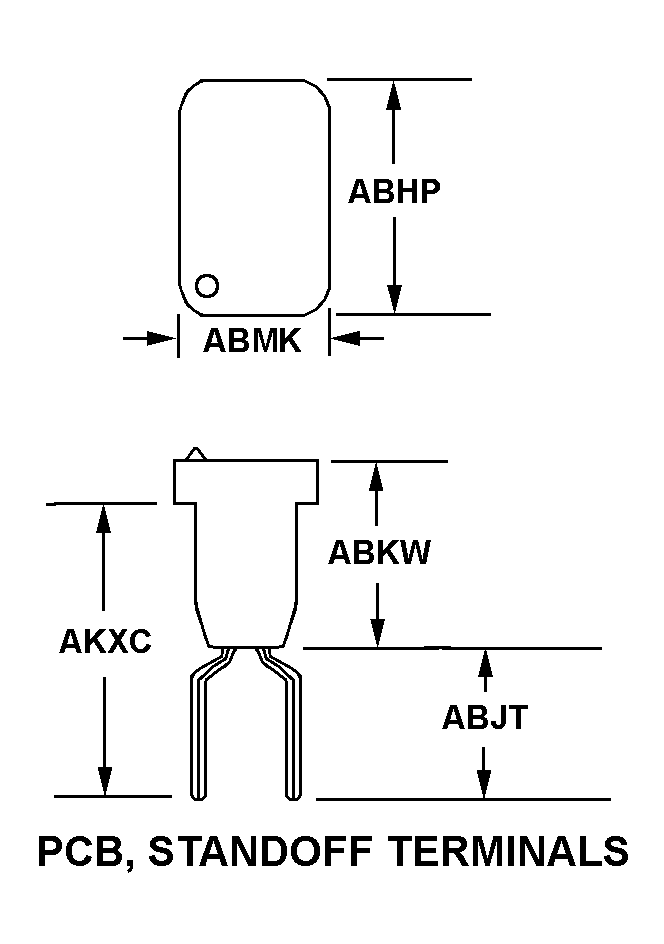

PCB, STANDOFF TERMINALS

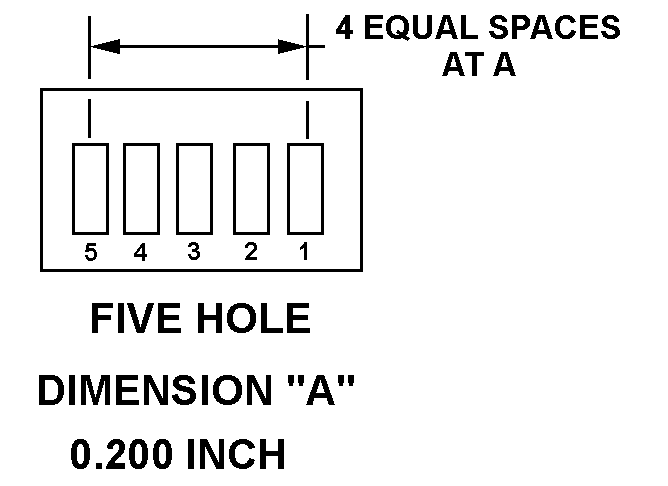

FIVE HOLE DIMENSION "A" 0.200 INCH

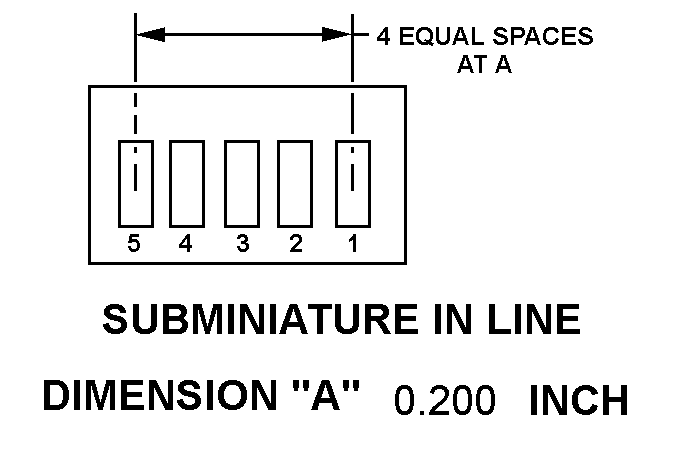

SUBMINIATURE IN LINE

Cross Reference | NSN 5935-00-111-1837
Part Number Cage Code Manufacturer
131-75-12-04071785CINCH CONNECTORS, INC.
Technical Data | NSN 5935-00-111-1837
Characteristic Specifications
CONTACT POSITION ARRANGEMENT STYLE SUBMINIATURE IN LINE
ACCOMMODATED CONTACT QUANTITY5
CONTACT MATERIAL BERYLLIUM COPPER
CONTACT SURFACE TREATMENTG0000 ANY ACCEPTABLE
BODY STYLE PCB, STANDOFF TERMINALS
OVERALL LENGTH0.360 INCHES MAXIMUM
OVERALL HEIGHT0.312 INCHES MAXIMUM
OVERALL WIDTH0.197 INCHES MAXIMUM
PROJECTION LENGTH BELOW MOUNTING SURFACE0.250 INCHES NOMINAL
BODY MATERIALY0000 ANY ACCEPTABLE
TERMINAL TYPE AND QUANTITY5 TAB, SOLDER LUG
MOUNTING TYPE FOR WHICH DESIGNED PRINTED CIRCUIT
MOUNTING METHOD TERMINAL
PRINTED CIRCUIT BOARD HOLE ARRANGEMENT STYLE FIVE HOLE DIMENSION "A" 0.200 INCH
PRECIOUS MATERIAL GOLD
PRECIOUS MATERIAL AND WEIGHT0.005 GOLD GRAINS, TROY
PRECIOUS MATERIAL AND LOCATIONCONTACT SURFACES SILVER
