NSN 5935-00-111-4725

Part Details | ELECTRICAL PLUG CONNECTOR

5935-00-111-4725 An electrical fitting with electrical contacts, constructed to be affixed to the end of a cable, conduit, coaxial line, cord or wiring for convenience in joining with other electrical connector(s) or PRINTED WIRING BOARD and is not designed to be mounted on a bulkhead, chasses, panel, PRINTED WIRING BOARD, or the like. Excludes JACK, TELEPHONE; JACK, TIP; PLUG, TELEPHONE; PLUG TIP; INSERT, ELECTRICAL CONNECTOR; CONNECTOR BODY (as modified); and SOCKET, PLUG-IN, ELECTRONIC COMPONENTS. See also LEAD ASSEMBLY, ELECTRICAL; WIRING HARNESS (as modified); and CABLE ASSEMBLY (as modified). For items without inserts, see SHELL, ELECTRICAL CONNECTOR.

Alternate Parts: 8310713610S, 83-107136-10S, 5935-00-111-4725, 00-111-4725, 5935001114725, 001114725

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59AUG 23, 196800-111-472501938 ( CONNECTOR, PLUG, ELECTRICAL )
REFERENCE DRAWINGS & PICTURES

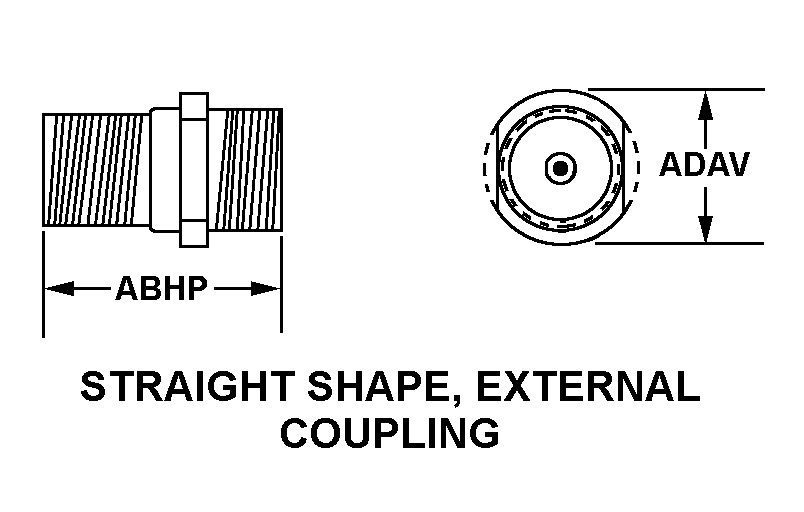

STRAIGHT SHAPE, EXTERNAL COUPLING

Cross Reference | NSN 5935-00-111-4725
Part Number Cage Code Manufacturer
83-107136-10S77820AMPHENOL CORPORATIONDBA AMPHENOL AEROSPACE OPERATIONS
Technical Data | NSN 5935-00-111-4725
Characteristic Specifications
BODY STYLE STRAIGHT SHAPE, EXTERNAL COUPLING
OVERALL LENGTH2.375 INCHES NOMINAL
CONNECTOR LOCKING METHOD EXTERNALLY THREADED SHELL
THREADED DEVICE TYPE BACK SHELL AND COUPLING FACILITY
THREAD SERIES DESIGNATOR UNS AND ACME
NOMINAL THREAD SIZE2.062 INCHES AND 2.250 INCHES
THREAD CLASSA2A$$A2G
THREAD QUANTITY PER INCHA16$$A3
THREAD PITCH DIAMETERS+0.080 TO +0.100 INCHES
THREAD DIRECTION RIGHT-HAND AND RIGHT-HAND
SHELL TYPE SOLID
SHELL MATERIAL ALUMINUM ALLOY
SHELL SURFACE TREATMENT ANODIZE
POLARIZATION METHOD KEYWAY OR MULTIPLE KEYWAY
INSERT POSITION IN DEG0.0
MATING END QUANTITY1
PRECIOUS MATERIAL GOLD
PRECIOUS MATERIAL AND WEIGHT0.048 GOLD GRAINS, TROY
PRECIOUS MATERIAL AND LOCATIONCONTACT SURFACES GOLD
