NSN 5985-00-131-6740

Part Details | RADIO FREQUENCY TRANSMISSION LINE SWITCH

5985-00-131-6740 An item specifically designed for mechanically or electronically positioning one or more radio frequency transmission line sections so as to couple it or them to other sections in a radio frequency transmission line system. The switching function may be operated by a manual actuator, an electromechanical actuator or by means of an arrangement of semiconductors and passive circuit devices. Excludes RELAY, (as modified).

Alternate Parts: G330114S1, 11790002, 1179-0002, 60000212, 6000-0212, 5985-00-131-6740, 00-131-6740, 5985001316740, 001316740

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59DEC 20, 196800-131-674005298 ( SWITCH, RADIO FREQUENCY TRANSMISSION LINE )
REFERENCE DRAWINGS & PICTURES

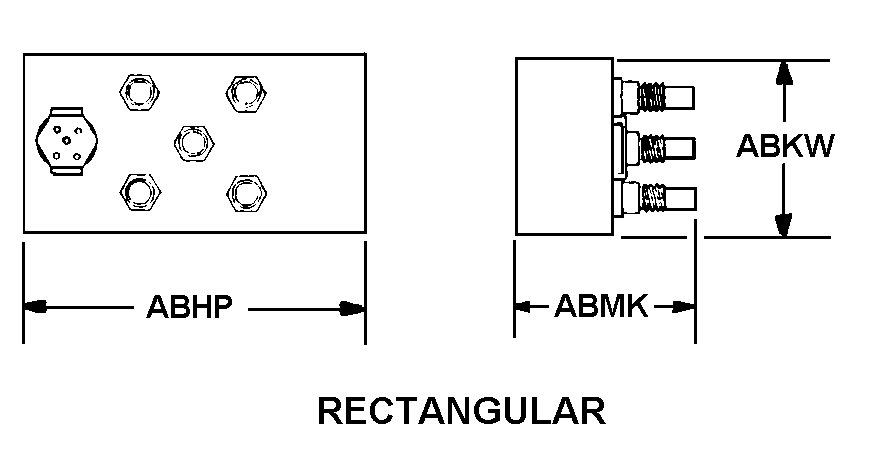

RECTANGULAR

Cross Reference | NSN 5985-00-131-6740
Part Number Cage Code Manufacturer
G330114S124930HARRIS CORPORATIONDBA ELECTRONIC SYSTEMS, RADAR
1179-000258468SIGNAL SWITCH CO
6000-021214949TROMPETER ELECTRONICS, INC.
Technical Data | NSN 5985-00-131-6740
Characteristic Specifications
ACTUATOR OPERATING METHOD RELAY
ACTUATOR CURRENT TYPE AND RATING IN AMPS1.0 DC NOMINAL
ACTUATOR VOLTAGE IN VOLTS28.0 NOMINAL
RF MAXIMUM VOLTAGE RATING500.0 VOLTS PEAK
SWITCH TYPE NONTRANSFER
POLE QUANTITY1
THROW QUANTITY2
COUPLING POSITION QUANTITY3
TERMINAL TYPE AND QUANTITY3 RECEPTACLE, COAXIAL AND 1 PLUG, COAXIAL
COAXIAL CONNECTOR SERIES DESIGNATION BNC
CONNECTOR END DESIGN FEMALE
SWITCH OPERATION SEQUENCE BREAKS BEFORE MAKES
SWITCHING TIME20.0 MILLISECONDS
BODY STYLE RECTANGULAR
OVERALL LENGTH4.250 INCHES NOMINAL
OVERALL HEIGHT1.870 INCHES NOMINAL
OVERALL WIDTH1.870 INCHES NOMINAL
MOUNTING FACILITY TYPE AND QUANTITY4 UNTHREADED HOLE
UNTHREADED MOUNTING HOLE DIAMETER0.200 INCHES NOMINAL
OPERATING TEMP RANGE-65.0 TO +75.0 DEG CELSIUS
