5985-00-133-0485 A device for reducing the strength of an alternating current signal either continuously or in steps, without causing appreciable signal distortion, by maintaining substantially constant output and/or input impedance match. Continuously variable resistive devices must consist of at least two sections or one section with at least two rotating contacts. The item must have an overall attenuation rating. Includes tandem mounted variable resistors designed to function as an attenuator but whose terminals are not connected. See also RESISTOR, VAIABLE (as modified).

Alternate Parts: JJ94138, 3830199000, 383-0199-000, JJ94138, 3830199000, 383-0199-000, 3830199000, 383-0199-000, 5985-00-133-0485, 00-133-0485, 5985001330485, 001330485

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59DEC 18, 196800-133-048500838 ( ATTENUATOR, VARIABLE )
REFERENCE DRAWINGS & PICTURES

CYLINDRICAL W/SIDE TERMINALS

C

Cross Reference | NSN 5985-00-133-0485
Part Number Cage Code Manufacturer
JJ9413812697CLAROSTAT SENSORS AND CONTROLS
383-0199-00001121ROCKWELL AUTOMATION, INC.
JJ9413801121ROCKWELL AUTOMATION, INC.
383-0199-00013499ROCKWELL COLLINS, INC.DBA GOVERNMENT SYSTEMS
383-0199-00095105ROCKWELL COLLINS, INC.DIV GOVERNMENT SYSTEMS - DALLAS
Technical Data | NSN 5985-00-133-0485
Characteristic Specifications
APPLICATION DESIGN AUDIO

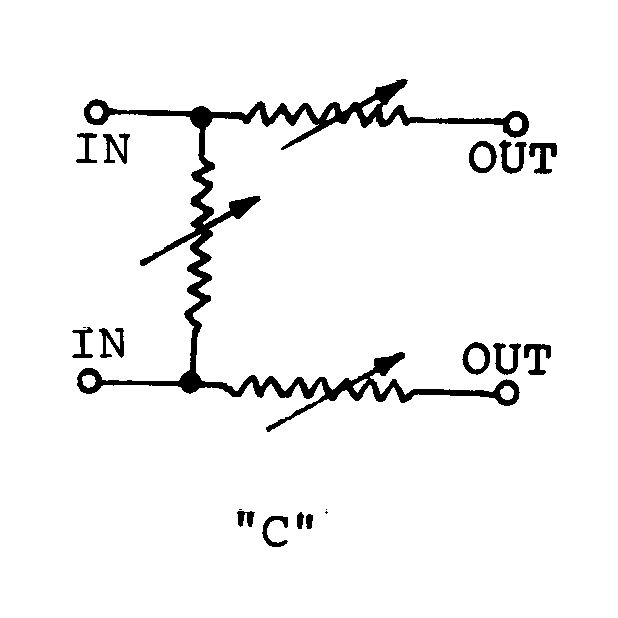

SCHEMATIC DIAGRAM DESIGNATOR C
POWER RATING2.0 WATTS AVERAGE
OVERALL ATTENUATION RANGE IN DECIBELSP0.0/P55.0
ATTENUATION VARIATION METHOD CONTINUOUS
BODY STYLE CYLINDRICAL W/SIDE TERMINALS
OVERALL LENGTH2.516 INCHES NOMINAL
OVERALL WIDTH1.156 INCHES NOMINAL
BODY DIAMETER1.000 INCHES MAXIMUM
BUSHING LENGTH0.375 INCHES NOMINAL
BODY LENGTH1.266 INCHES MAXIMUM
ADJUSTMENT DEVICE TYPE AND QUANTITY2 SHAFT
SHAFT TYPE ROUND, SLOTTED
SHAFT DIAMETER0.250 INCHES NOMINAL
SHAFT LENGTH0.875 INCHES NOMINAL
TERMINAL TYPE AND QUANTITY6 TAB, SOLDER LUG
OPERATING TEMP RANGE-55.0 TO +120.0 DEG CELSIUS
