NSN 5999-00-417-4115

Part Details | ELECTRICAL-ELECTRONIC COMPONENT HEAT SINK

5999-00-417-4115 An item which is specifically designed to absorb, conduct or dissipate heat generated by an electrical and/or electronic component or an external source in order to prevent damage to the component. Do not use if a more specific name applies.

Alternate Parts: 6246B, 470007, 47-0007, 2604TH5B, 2604TH5B, 260-4TH5B, 12050329, 1205-0329, 4009635201, 4009635-201, 12050329, 1205-0329, 577R126H15, 138C192H02, 8881, 888-1, 5999-00-417-4115, 00-417-4115, 5999004174115, 004174115

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59MAY 01, 197400-417-411561433 ( HEAT SINK, ELECTRICAL-ELECTRONIC COMPONENT )

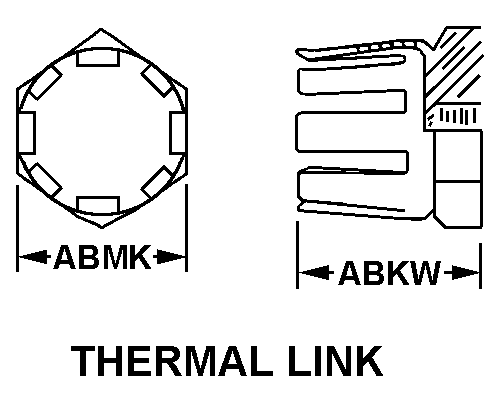

REFERENCE DRAWINGS & PICTURES

THERMAL LINK

Cross Reference | NSN 5999-00-417-4115
Part Number Cage Code Manufacturer
6246B98978CTS ELECTRONIC COMPONENTS CALIFORNIAINC
47-000703972CURTISS-WRIGHT CONTROLS ELECTRONICSYSTEMS, INC.
2604TH5B05820EG AND G WAKEFIELD ENGINEERING
260-4TH5B05820EG AND G WAKEFIELD ENGINEERING
1205-032928480HEWLETT-PACKARD COMPANYDBA HP
4009635-20107187HONEYWELL INTERNATIONAL INC.DBA HONEYWELL
1205-03291LQK8KEYSIGHT TECHNOLOGIES, INC.
577R126H1597942NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV NORTHROP GRUMMAN SYSTEMS
138C192H0297942NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV NORTHROP GRUMMAN SYSTEMS
888-113170TTC/WILKINSON
Technical Data | NSN 5999-00-417-4115
Characteristic Specifications
BODY STYLE THERMAL LINK
OVERALL HEIGHT0.445 INCHES MAXIMUM
OVERALL WIDTH0.312 INCHES MINIMUM AND 0.438 INCHES MAXIMUM
MATERIAL COPPER ALLOY 172
MATERIAL DOCUMENT AND CLASSIFICATIONQQ-C-533 FED SPEC SINGLE MATERIAL RESPONSE
SURFACE TREATMENT CADMIUM
SURFACE TREATMENT DOCUMENT AND CLASSIFICATIONMIL-STD-171 MIL SPEC SINGLE TREATMENT RESPONSE
END ITEM IDENTIFICATIONCOMMUNICATIONS AND DATA SYSTEMS, OHIO CLASS SSN (TRIDENT) SHIP.
