NSN 5999-00-487-3267

Part Details | DELAY LINE

5999-00-487-3267 An item which provides a predetermined delay to an electrical pulse, while maintaining substantially the same waveform. The delay is obtained by means of a real or artificial transmission line or equivalent device. The equivalent device may be acoustic, distributive, lumped constant, magnetic solid state, or surface acoustical wave type. See also ATTENUATOR, (as modified); TRANSFORMER, (as modified); and OSCILLATOR, PULSE DELAY.

Alternate Parts: 0153ACM1, 0153ACM-1, 7648779P003, 42723, 4272-3, 5999-00-487-3267, 00-487-3267, 5999004873267, 004873267

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JUN 19, 197400-487-326706373 ( DELAY LINE )
REFERENCE DRAWINGS & PICTURES

RECTANGULAR

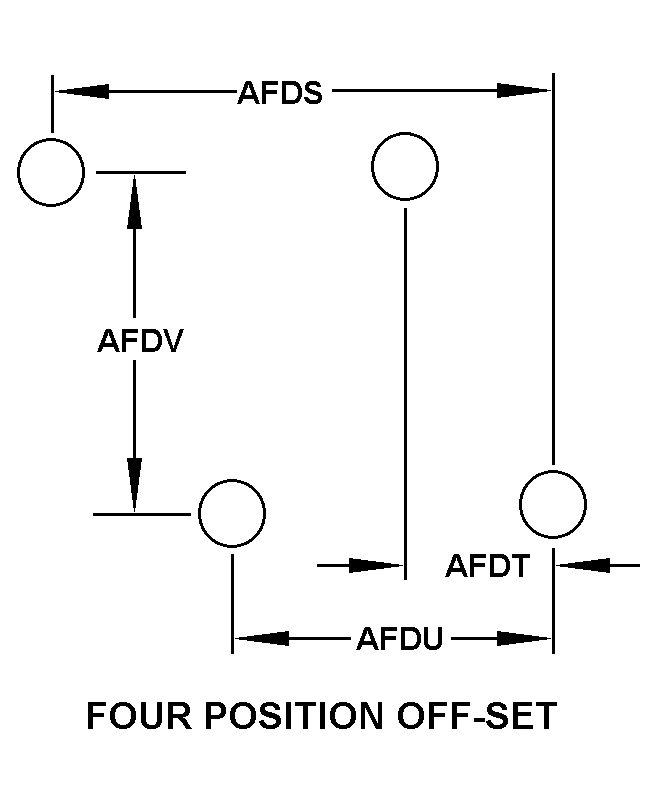

FOUR POSITION OFF-SET

Cross Reference | NSN 5999-00-487-3267
Part Number Cage Code Manufacturer
0153ACM-102090AMERICAN ELECTRIC FUSION CORP
7648779P00303538LOCKHEED MARTIN CORPORATIONDIV RMS
4272-303947MICRO NETWORKS CORPORATION
Technical Data | NSN 5999-00-487-3267
Characteristic Specifications
SIGNAL DELAY METHOD LUMPED CONSTANT
DELAY TIME VARIATION METHOD VARIABLE
INDIVIDUAL SECTION QUANTITY1
SECTION DELAY TIMECN1.350 MILLISECONDS NOMINAL
OPERATING TEMP RANGE+15.1 TO +45.0 DEG CELSIUS
VOLTAGE RATING60.000 MILLIVOLTS NOMINAL
PULSE RISE TIME RATING40.0 NANOSECONDS
FREQUENCY RATING648.000 KILOHERTZ NOMINAL
ADJUSTMENT DEVICE DRIVE TYPE SLOTTED SCREW
ADJUSTMENT DEVICE QUANTITY1
BODY STYLE RECTANGULAR
BODY LENGTH5.500 INCHES NOMINAL
BODY WIDTH4.100 INCHES NOMINAL
BODY DEPTH0.781 INCHES NOMINAL
MATERIAL AND LOCATION ALUMINUM ALLOY, QQ-A-225/5, ALLOY 2017, T4 CASE
SURFACE TREATMENT AND LOCATION ANODIZED, MIL-A-8625, TYPE 3, CLASS 1 CASE
TERMINAL TYPE AND QUANTITY5 TURRET
MOUNTING FACILITY QUANTITY4
THREAD SIZE AND SERIES/TYPE DESIGNATOR0.164-32 UNC
THREAD CLASS2B
THREAD PITCH DIAMETERS+0.1440 TO +0.1480 INCHES
MOUNTING PROVISION ARRANGEMENT STYLE FOUR POSITION OFF-SET
LONGEST HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS4.500 INCHES MAXIMUM
SHORTEST HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS1.100 INCHES NOMINAL
INTERMEDIATE HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS4.500 INCHES MAXIMUM
LONGEST VERTICAL DISTANCE BETWEEN MOUNTING CENTERS3.000 INCHES NOMINAL
