NSN 6625-00-077-1875
Part Details | MULTIPLE SCALE METER
6625-00-077-1875 An instrument with two or more different scales measuring different quantities, usually on a single calibrated dial or digital readout display. It is intended for visually monitoring an operation. The meter must be permanently connected into an appropriate electronic circuit. Excludes: AMMETER; VOLTMETER; WATTMETER and METER, ELECTRICAL FREQUENCY.
Alternate Parts: 1091A30, 6625-00-077-1875, 00-077-1875, 6625000771875, 000771875
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JAN 01, 1963 | 00-077-1875 | 62222 ( METER, MULTIPLE SCALE ) |
REFERENCE DRAWINGS & PICTURES
FOUR HOLE/STUD RECTANGULAR/SQUARE

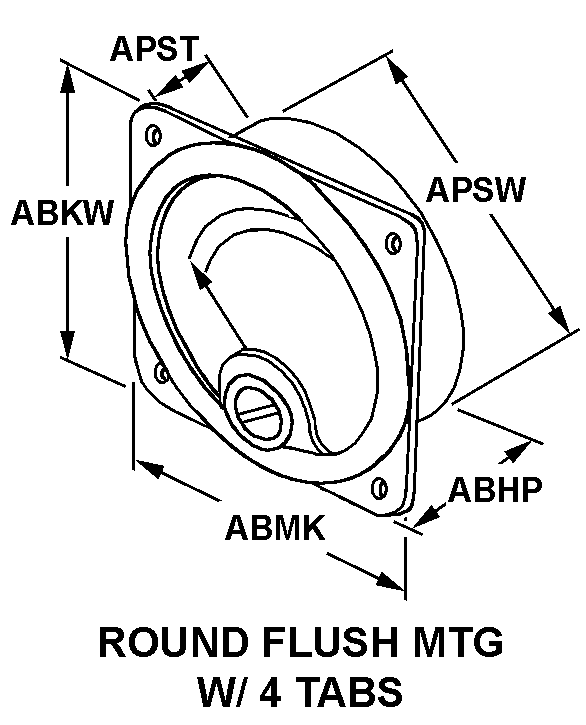

ROUND FLUSH MTG W/4 TABS
Cross Reference | NSN 6625-00-077-1875
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 1091A30 | 80020 | NAVAL AIR WARFARE CENTER AIRCRAFTDIVISION CODE 4.8.8.0.0.B BLDG 148-2 |
Technical Data | NSN 6625-00-077-1875
| Characteristic | Specifications |
|---|---|
| INSTALLATION DESIGN | PANEL |
| INDICATOR TYPE | DIAL W/POINTER |
| MOVEMENT TYPE | MOVING COIL, PERMANENT MAGNET |
| MOVEMENT SUSPENSION METHOD | JEWEL PIVOT BASE |
| CIRCUIT ATTACHMENT METHOD AND QUANTITY | 4 THREADED STUD |
| POWER SOURCE | EXTERNAL |
| CIRCUIT CURRENT FOR WHICH DESIGNED | DC |
| STYLE DESIGNATOR | ROUND FLUSH MTG W/4 TABS |
| METER BODY DIAMETER BEHIND MOUNTING FLANGE | 2.275 INCHES NOMINAL |
| METER DEPTH BEHIND MOUNTING FLANGE | 1.608 INCHES NOMINAL |
| OVERALL HEIGHT | 2.380 INCHES NOMINAL |
| OVERALL LENGTH | 2.658 INCHES NOMINAL |
| OVERALL WIDTH | 2.380 INCHES NOMINAL |
| MOUNTING FACILITY TYPE AND QUANTITY | 4 SCREW AND 4 UNTHREADED HOLE |
| MOUNTING ARRANGEMENT STYLE | FOUR HOLE/STUD RECTANGULAR/SQUARE |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH | 1.875 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH | 1.875 INCHES NOMINAL |
| MATERIAL | PLASTIC |
| NUCLEAR HARDNESS CRITICAL FEATURE | |
| FURNISHED ITEMS AND QUANTITY | NUT 4; WASHER 4 |
| SPECIAL MARKINGS | PLUS SIGN AND V+ AND NEGATIVE SIGN AND V- OVER POSITIVE AND MINUS TERMINALS RESPECTIVELY; SHUNT BETWEEN TERMINALS; USE EXT. SHUNT ON REAR OF METER |
| FEATURES PROVIDED | EXTERNAL SHUNTING AND SELF-ILLUMINATION FACILITY |
| SPECIAL FEATURES | PUSH BUTTON MODE SELECTOR |
| FSC APPLICATION DATA | TEST SET,ELECT. EQUIP. |
