NSN 6625-00-087-8257
Part Details | AMMETER
6625-00-087-8257 An instrument which measures electric current and is calibrated and marked in amperes or any multiple and/or submultiple thereof. The value may be expressed by means of a pointer and calibrated dial or a digital readout display. For current detecting type of devices, see GALVANOMETER.
Alternate Parts: ME421U, 633TYPEA2, 6332901002, 633-2901002, 633, 260921, 6625-00-087-8257, 00-087-8257, 6625000878257, 000878257
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JAN 01, 1961 | 00-087-8257 | 16450 ( AMMETER ) |
REFERENCE DRAWINGS & PICTURES

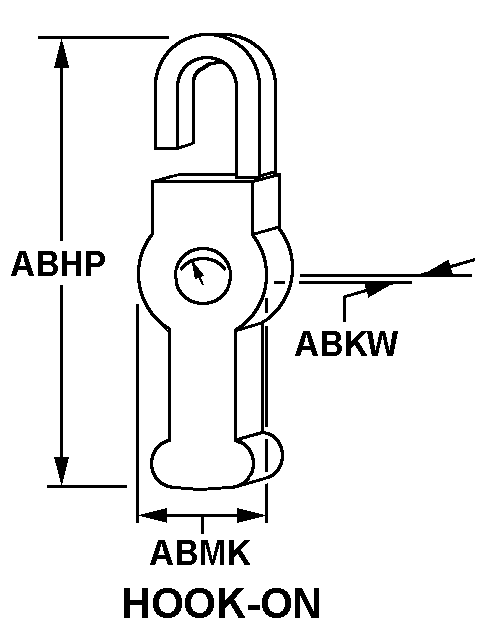

HOOK-ON
Cross Reference | NSN 6625-00-087-8257
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| ME421U | 80058 | JOINT ELECTRONICS TYPE DESIGNATIONSYSTEM |
| 633TYPEA2 | 65092 | SOLARTRON ELECTRONICS INCWESTON INSTRUMENTS DIV |
| 633-2901002 | 65092 | SOLARTRON ELECTRONICS INCWESTON INSTRUMENTS DIV |
| 633 | 65092 | SOLARTRON ELECTRONICS INCWESTON INSTRUMENTS DIV |
| 260921 | 65092 | SOLARTRON ELECTRONICS INCWESTON INSTRUMENTS DIV |
Technical Data | NSN 6625-00-087-8257
| Characteristic | Specifications |
|---|---|
| MOVEMENT TYPE | MOVING IRON VANE |
| MOVEMENT SUSPENSION METHOD | JEWEL PIVOT BASE |
| SENSITIVITY RATING | 65.0 MILLIVOLTS |
| CIRCUIT CURRENT FOR WHICH DESIGNED | AC |
| STYLE DESIGNATOR | HOOK-ON |
| OVERALL HEIGHT | 4.375 INCHES NOMINAL |
| OVERALL LENGTH | 13.625 INCHES NOMINAL |
| OVERALL WIDTH | 2.500 INCHES NOMINAL |
| MATERIAL | PLASTIC |
| FEATURES PROVIDED | ZERO ADJUSTER |
