NSN 6680-00-488-9325
Part Details | MEDICAL GAS ADMINISTRATION APPARATUS PRESSURE REGULATOR
6680-00-488-9325 A precision device designed to accept compressed medical gas from a cylinder and to deliver it to the administration apparatus at a safe pressure which is automatically maintained. It is usually furnished with a gage to indicate pressure in the cylinder and it may have a flowmeter to measure the volume of gas delivered.
Alternate Parts: 9993010, 9993-010, 010, 6680-00-488-9325, 00-488-9325, 6680004889325, 004889325
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | MAY 22, 1970 | 00-488-9325 | 19229 ( REGULATOR, PRESSURE, MEDICAL GAS ADMINISTRATION APPARATUS ) |
REFERENCE DRAWINGS & PICTURES

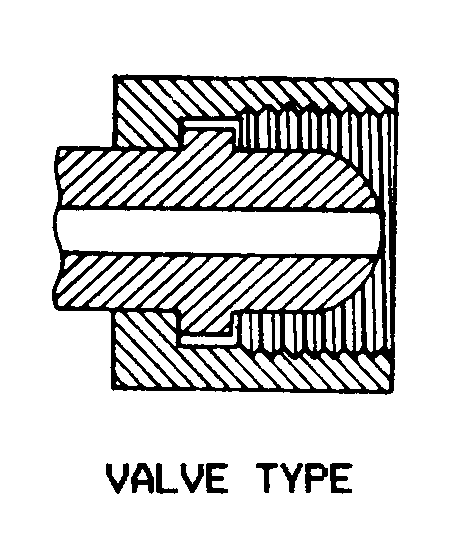

VALVE TYPE
VALVE TYPE
VALVE TYPE
Cross Reference | NSN 6680-00-488-9325
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 9993-010 | 56712 | BIRD PRODUCTS CORP |
| 010 | 56712 | BIRD PRODUCTS CORP |
Technical Data | NSN 6680-00-488-9325
| Characteristic | Specifications |
|---|---|
| SPECIFIC GAS FOR WHICH DESIGNED | OXYGEN |
| STAGE TYPE | DOUBLE |
| BODY MATERIAL | BRASS |
| REGULATION TYPE | AUTOMATIC |
| CYLINDER PRESSURE GAGE | INCLUDED |
| CYLINDER PRESSURE GAGE RANGE | +0.0 TO +3000.0 POUNDS PER SQUARE INCH |
| MAXIMUM DELIVERY PRESSURE | 50.0 POUNDS PER SQUARE INCH |
| INLET CONNECTION END STYLE | 5 VALVE TYPE |
| INLET CONNECTION NOMINAL PIPE SIZE | 0.908 INCHES |
| INLET ADAPTER | INCLUDED |
| ADAPTER INLET CONNECTION END STYLE | VALVE TYPE |
| ADAPTER INLET CONNECTION NOMINAL PIPE SIZE | 0.903 INCHES |
| OUTLET CONNECTION END STYLE | 5 VALVE TYPE |
| OUTLET CONNECTION NOMINAL PIPE SIZE | 0.250 INCHES |
| AUTOMATIC RELIEF VALVE | INCLUDED |
| FLOWMETER | NOT INCLUDED |
| SPECIAL FEATURES | USED W/RESPIRATORY THERAPY SYSTEM,6530-00-058-9206,WHEN USED W/SIZE G OR H COMPRESSED GAS CYLINDERS |
| PART NAME ASSIGNED BY CONTROLLING AGENCY | REGULATOR PRESS MED GAS ADMINISTRATION APPARATUS 3000 PSI |
