NSN 6680-00-719-3901
Part Details | ROTATING COUNTER
6680-00-719-3901 An instrument actuated by means of a rotating shaft and designed to register and total numerically in units proportional to one complete revolution of its shaft. It may have a fixed type mounting or designed to be hand held. See also COUNTER, ELECTRICAL.
Alternate Parts: 179642000, 179642-000, 179642, X2795, X-2795, 6680-00-719-3901, 00-719-3901, 6680007193901, 007193901
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JAN 01, 1961 | 00-719-3901 | 30762 ( COUNTER, ROTATING ) |
REFERENCE DRAWINGS & PICTURES

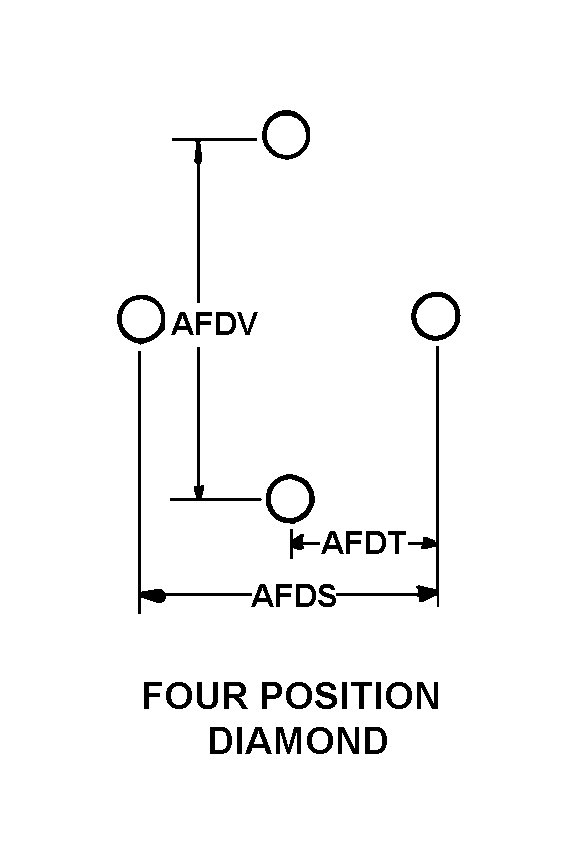

FOUR POSITION DIAMOND
SQUARE/RECTANGULAR CASED
Cross Reference | NSN 6680-00-719-3901
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 179642-000 | 81413 | BAE SYSTEMS INFORMATION ANDELECTRONIC SYSTEMS INTEGRATION I |
| 179642 | 81413 | BAE SYSTEMS INFORMATION ANDELECTRONIC SYSTEMS INTEGRATION I |
| X-2795 | 99479 | BOWMAR, LLC |
Technical Data | NSN 6680-00-719-3901
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SQUARE/RECTANGULAR CASED |
| OVERALL LENGTH | 1.118 INCHES NOMINAL |
| OVERALL HEIGHT | 0.859 INCHES NOMINAL |
| OVERALL WIDTH | 1.570 INCHES NOMINAL |
| SHAFT DIAMETER | 0.121 INCHES MINIMUM AND 0.124 INCHES MAXIMUM |
| SHAFT LENGTH | 0.310 INCHES NOMINAL |
| REGISTER QUANTITY | 1 |
| NUMERAL DISPLAY METHOD | DRUM |
| MOUNTING FACILITY TYPE AND QUANTITY | 4 THREADED HOLE |
| MOUNTING ARRANGEMENT STYLE | FOUR POSITION DIAMOND |
| LONGEST HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS | 0.750 INCHES NOMINAL |
| SHORTEST HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS | 0.375 INCHES NOMINAL |
| LONGEST VERTICAL DISTANCE BETWEEN MOUNTING CENTERS | 0.250 INCHES NOMINAL |
| SPECIAL FEATURES | NONRESETTABLE |
