NSN 6680-00-756-1653
Part Details | MEDICAL GAS ADMINISTRATION APPARATUS PRESSURE REGULATOR
6680-00-756-1653 A precision device designed to accept compressed medical gas from a cylinder and to deliver it to the administration apparatus at a safe pressure which is automatically maintained. It is usually furnished with a gage to indicate pressure in the cylinder and it may have a flowmeter to measure the volume of gas delivered.
Alternate Parts: 6680-00-756-1653, 00-756-1653, 6680007561653, 007561653
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JAN 01, 1962 | 00-756-1653 | 19229 ( REGULATOR, PRESSURE, MEDICAL GAS ADMINISTRATION APPARATUS ) |
REFERENCE DRAWINGS & PICTURES

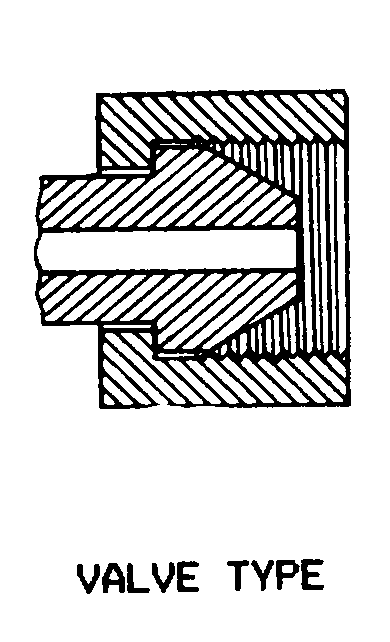

VALVE TYPE
VALVE TYPE
VALVE TYPE
VALVE TYPE
VALVE TYPE
VALVE TYPE
Cross Reference | NSN 6680-00-756-1653
| Part Number | Cage Code | Manufacturer |
|---|
Technical Data | NSN 6680-00-756-1653
| Characteristic | Specifications |
|---|---|
| SPECIFIC GAS FOR WHICH DESIGNED | HELIUM-OXYGEN MIXTURE |
| STAGE TYPE | DOUBLE |
| BODY MATERIAL | BRASS |
| REGULATION TYPE | 1ST STAGE AUTOMATIC, 2ND STAGE MANUAL |
| CYLINDER PRESSURE GAGE | INCLUDED |
| CYLINDER PRESSURE GAGE RANGE | +0.0 TO +300.0 POUNDS PER SQUARE INCH |
| INLET CONNECTION END STYLE | VALVE TYPE |
| INLET CONNECTION NOMINAL PIPE SIZE | 0.903 INCHES |
| INLET ADAPTER | INCLUDED |
| ADAPTER INLET CONNECTION END STYLE | VALVE TYPE |
| ADAPTER INLET CONNECTION NOMINAL PIPE SIZE | 0.903 INCHES |
| OUTLET CONNECTION END STYLE | 2 VALVE TYPE |
| OUTLET CONNECTION NOMINAL PIPE SIZE | 0.250 INCHES |
| AUTOMATIC RELIEF VALVE | INCLUDED |
| FLOWMETER | INCLUDED |
| PART NAME ASSIGNED BY CONTROLLING AGENCY | REGULATOR PRESSURE MEDICAL GAS ADMINISTRATION APPARATUS |
